オリジナル オブジェクト(またはオブジェクトのセット)の複製から、直線状または円形状のオブジェクトの配列を作成します。充実したオプションのセットを使用して、さまざまなパターンを作成することができます。Transform > Array ツールはグリル、スピーカー、車輪などのモデリングに役立ちます。
オリジナルから同様のオブジェクトの配列を作成する
- Transform > Array
を選択します。 - 複製するオブジェクトを選択(またはボックス選択)します。
- ビュー ウィンドウで Build ボタンをクリックします。
配列が構築されます。
注: 両方の軸について Number が 1 の場合、オリジナル オブジェクトのみが表示されます。 - コントロール ウィンドウでオプションを調整します。
Auto Update がオンになっていると、配列が自動的に更新されます。または、Update ボタンをクリックします。
例
以下では、Array ツールを使用して単一の六角形のカーブからグリルの配列を作成しています。カーブの配列は次に、サーフェス上に投影されます。サーフェスがトリミングされ、ドラフト サーフェスが穴の周囲に構築されます。

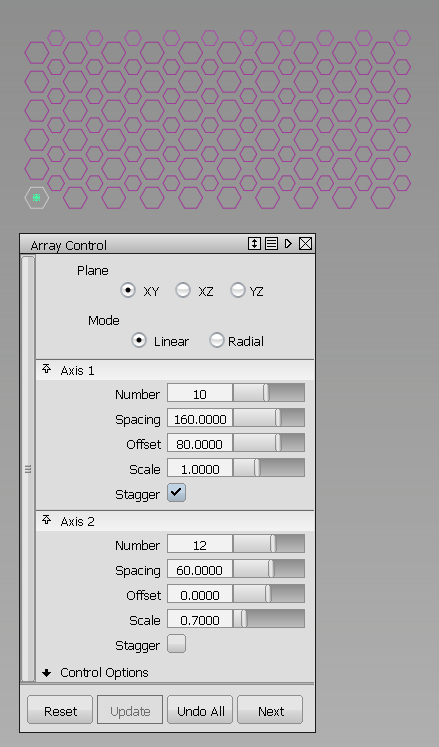

グリルの配列を作成するためのオプション設定

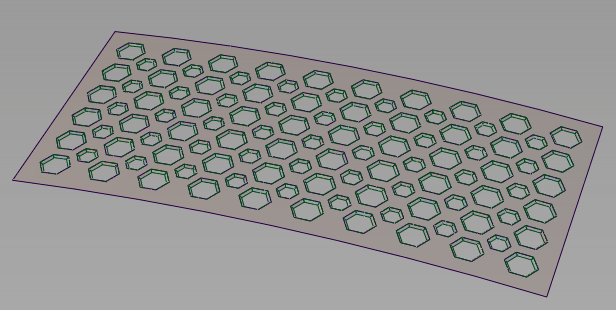

投影、トリミング、ドラフト後の完成したグリル
