スキャン データから質の高い NURBS カーブを作成する方法について説明します。
リファレンス レイヤ内のセクション データは、このツール内から選択することができます。
NURBS カーブをスキャン ラインにフィットさせる
- Curve Edit > Fit Curve
の順に選択します。 コントロール ウィンドウが自動的に開きます。
- スキャン ライン(セクション データ)をクリックします。
NURBS カーブがセクション データにフィットします。
- 以下のいずれかを実行します。
- 開始点と終了点マニピュレータをドラッグして、カーブをフィットさせるスキャン ラインの部分を決定します。通常は、曲率の小さな部分にカーブをフィットさせます。
フィットさせたカーブで矢印のマニピュレータをドラッグすると、スナップ可能なポイントが自動的に(制御キーを押したままにすることなく)表示されます。
水色のセグメントはスナップ分割を示します(フィットされたカーブに沿って均等に配置されます)。
ピンクの十字は、フィットさせたカーブが現在のビューの他のカーブまたはサーフェスと交差する場所を示します。

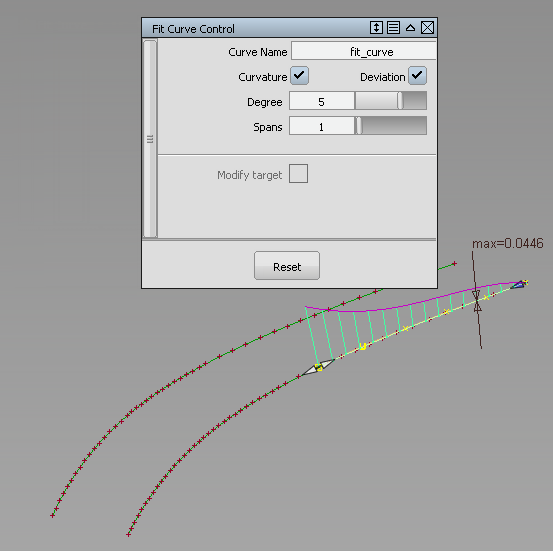

- Curvature オプションをオンにして、新しいカーブに曲率のコーム プロットを表示します。

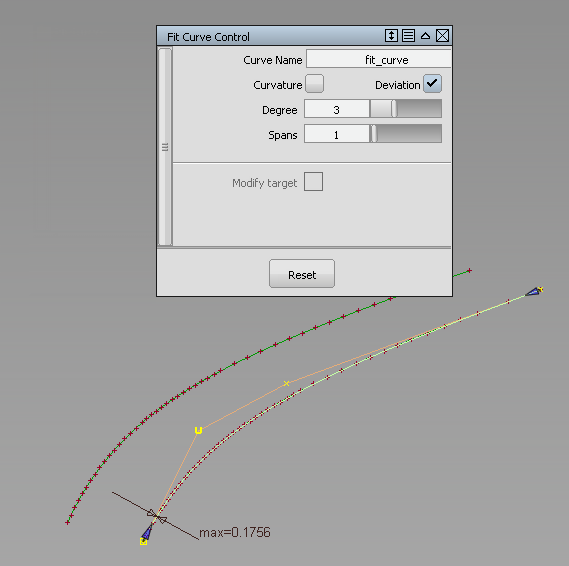

- Deviation オプションをオンにして、新しいカーブとスキャン ライン間の最大偏差を表示します。
- より正確にフィットするように、Fit Curve コントロール ウィンドウの Degree 設定と Spans 設定を調整します。これらの値を大きくすると、スキャン ラインにカーブをより正確にフィットさせることができますが、その分カーブは複雑になります。
注:新しい NURBS カーブにはコンストラクション ヒストリが設定されます。
- 開始点と終了点マニピュレータをドラッグして、カーブをフィットさせるスキャン ラインの部分を決定します。通常は、曲率の小さな部分にカーブをフィットさせます。
