1 つまたは複数のオブジェクトを複製し、コピーを 1 つまたは複数のカーブに沿って等距離に配置して、「ステッチ パターン」を作成します。

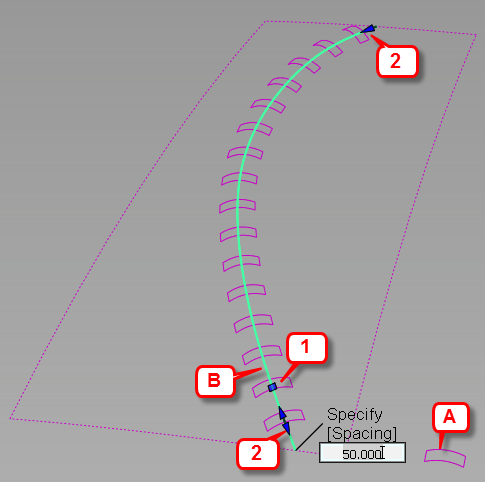

A: ステッチ オブジェクト B: ターゲット カーブ 1: 間隔マニピュレータ 2: 範囲(始点/終点)マニピュレータ
オプション ウィンドウとマニピュレータを使用して、複製の間隔、範囲、配置および方向を制御します。
複製を作成して配置する(ステッチ パターン)
- Transform > Path Array
を選択します。 - ステッチ オブジェクトを選択します。それらをカーブ、サーフェス、またはメッシュにすることができます。
- ビュー ウィンドウの右下隅にある Build ボタンをクリックします。
- ターゲット カーブを選択します。それらを自由曲線、カーブオンサーフェス、サーフェス エッジ、トリム エッジ、またはアイソパラム(精度のラインを含む)にすることができます。
- ステッチ オブジェクトの複製はカーブの長さに沿って表示されます。 複製のピボット ポイントは、カーブに沿って配置され、間隔の計算に使用されます。
- 範囲の矢印マニピュレータは、前回のターゲット カーブの始点と終点に表示されます。
- Spacing/Number マニピュレータも、Spacing と Number をクリックして切り替えできる Specify ラベルで表示されます。ラベルの下にある数値をクリックすると、正確な値を入力することができます。
- 複製の間隔、範囲、および方向は、Control Options を使用して変更します。 モデル上で直接間隔と範囲を変更するのに、マニピュレータを使用することもできます。
複製オブジェクトは、ヒストリを持ち、オプションが変更されるときに更新されます。
注: 最後に選択したターゲット カーブに沿った複製だけが影響を受けます。 - 必要に応じて追加のターゲット カーブを選択します。
マニピュレータを使用して複製の範囲、間隔、または数を設定する
コントロール ウィンドウのオプションの一部は、モデル上に対応するマニピュレータがあります。
例

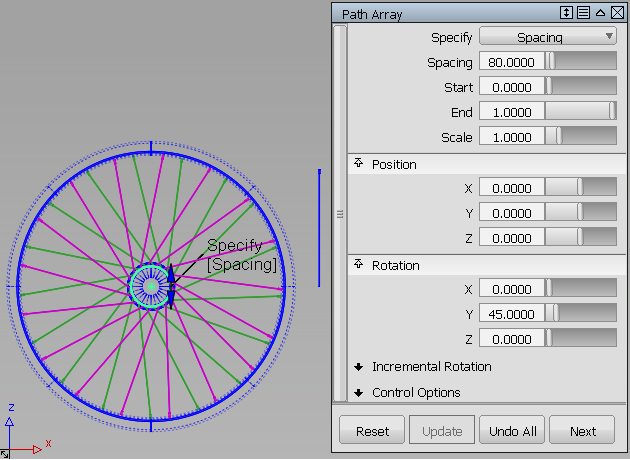

次のイメージでは、スポーク(自転車のホイールの右に表示される 2 つのサーフェス)が複製され、円形のパス カーブ(内側の縁)に沿って配置されています。 操作が 2 回繰り返されて、次の 2 つのスポークを作成します。1 つは Y 軸を軸にした 45 度での回転(ピンク)で、もう 1 つは Y 軸を軸にした 315 度での回転(緑)です。
