パス カーブに沿って移動するプロファイル カーブの形にサーフェスを作成するには、Extrude を使用します。これは、通常、断面が左右対称でチューブ状のオブジェクトを作成するときに使用します。このツールには Rail Surface ツールが持つ連続性オプションはありません。
パスカーブに沿ってプロファイル カーブを押し出す
- プロファイルとパスに使用するカーブを作成します。
- ツール パレットから、Surfaces > Swept Surfaces > Extrude
を選択します。 - 押し出しの対象となる 1 つまたは複数のカーブを選択します。
自由曲線、カーブオンサーフェス、アイソパラメトリック カーブ、トリム エッジを選択できます。
- Go をクリックします。
- パス カーブを選択します。ここで選択したパス カーブに沿ってプロファイル カーブが押し出されます。
自由曲線、カーブオンサーフェス、アイソパラメトリック カーブ、またはトリム エッジが選択できます。

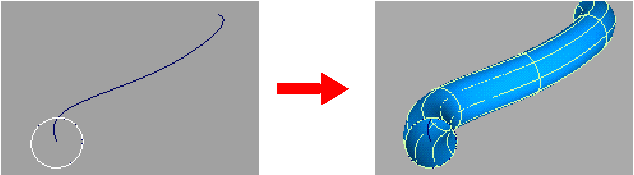

Extrude ツールにより、生成カーブの位置から始まり、パス カーブのシェイプに従った新しいサーフェスが作成されます。
注とヒント
- 生成カーブはパス カーブの近くになくても、パス カーブと交差していなくても構いません。ただし、生成カーブをできるだけパス カーブの近くに置くと、結果が見やすくなります。
- このツールは、閉じたプロファイル カーブや対称のプロファイル カーブで使うと最も効果的です。プロファイルのねじれを制御する必要がある場合は、Surfaces > Swept Surfaces > Rail Surface ツールを使用します。
- テキストなど、複数のカーブから構成されるフェースを 1 つのオブジェクトとして押し出すには、このフェースを選択してから、Extrude ツールを選択します。
- パスの開始点に直交するようにプロファイル カーブを作成することが多くなります。
この場合、Construction > Plane ツールを使用して、接線に直交するようにパス カーブの開始位置にコンストラクション プレーンを作成します。その後、新しいコンストラクション プレーン上にプロファイル カーブを作成します。
こんな場合は
- サーフェスをより細かく制御する、またはサーフェスとサーフェスとの連続性を維持する必要がある
「レイル カーブ(Rail)に沿って生成カーブをスイープする」を参照してください。
- サーフェスが曲がったり、ねじれたりしている
パス カーブにひどい曲がりや隅がある場合には、押し出したサーフェスに不要なねじれが生じることがあります。
この問題を解決するには、Object Edit > Insert
ツールを使用して、問題となる箇所のパス カーブにあるエディット ポイントまたは CV の数を増やし、CV 間の変化を滑らかにします。
