Sphere テクスチャ

Sphere Environment Parameters

Source texture: 無限に広がる球体の内側のサーフェスにマップするテクスチャ。

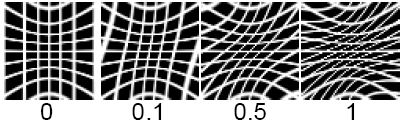

Shear_u: U 方向で Source texture をシアー変形します。たとえば、水平ストライプは理髪店の看板棒のようになります。スライダレンジは -10～10 です。既定値は 0 です。

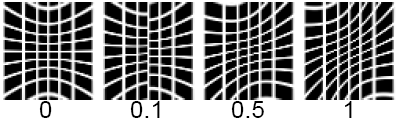

Shear_v: V 方向で Source texture をシアー変形します。たとえば、極の同心となるラインは、内側の螺旋状となります。スライダレンジは -10～10 です。既定値は 0 です。
Flip: Source texture の U 方向と V 方向を反転します。たとえば、これまで水平だったものは 2 つの極を結んだものになります。既定の設定は OFF です。

Surface テクスチャパラメータ

Color Balance パラメータ、Intensity パラメータ、Blur パラメータ、Effects パラメータ、Surface Placement パラメータ、Label Mapping パラメータは、すべての Surface テクスチャに共通です。

Color Balance、Intensity、Blur、Effects

Surface Placement

Surface Placement セクションは、テクスチャの適用領域(実際のサーフェス上でテクスチャが覆う領域)にどのようにテクスチャの模様を貼り付けるかを制御します。Surface テクスチャを適用する

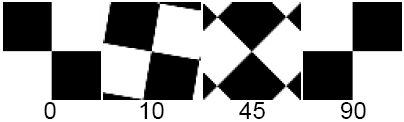

Rotate: サーフェス上でテクスチャマップが回転する角度(度)。スライダレンジは 0～360 です。既定値は 0(回転なし)です。

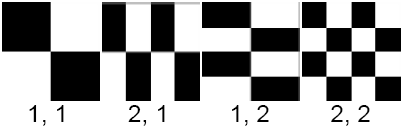

Urepeat、Vrepeat: サーフェスの UV パラメトリック方向に沿った適用領域内に、テクスチャを貼り付ける回数。Urepeat 値か Vrepeat 値を 1 より大きくすると、適用領域内で複数回繰り返してテクスチャが貼り付けられ、テクスチャの各インスタンスのサイズは既定サイズより小さくなります。同様に Urepeat 値か Vrepeat 値を 1 より小さくすると、テクスチャの一部しかサーフェスにマップされません。スライダレンジは 1～10 です。ほとんどのテクスチャでは既定値は 1 です。

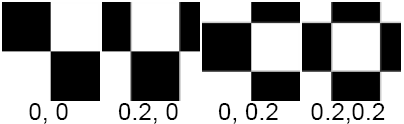

Uoffset、Voffset: サーフェスの U パラメトリック方向と V パラメトリック方向に沿って、テクスチャパターンをオフセットします(テクスチャ自体を実際には移動せずに)。Uoffset 値と Voffset 値を調整して、サーフェス上にある模様の位置を微調整します。スライダレンジは 0(オフセットなし)～1です。既定値は 0 です。
Mirror: Urepeat 値か Vrepeat 値を 1 より大きくした場合、テクスチャの繰り返し模様をミラーコピーしてイメージの配置を対称的な鏡面イメージとして表示します。これは繰り返される領域間の継ぎ目を隠すのに便利です。既定の設定は OFF です。
Stagger: Urepeat 値か Vrepeat 値を 1 より大きくした場合、レンガ塀のレンガブロックのように、ちょうど半分ずつ互い違いになるように、テクスチャの繰り返し模様がオフセットされます。Stagger が OFF のとき、繰返しパターンは横/縦方向ともに整列された状態になります。既定の設定は OFF です。
Chord Length: スプラインベースのサーフェスの UV パラメトリック設定を参照することなしに、ワールド空間ユニットで計測されたサーフェスの距離に基づいたマッピング手法を使用します。このマッピング手法は、パラメータ設定が均一でないサーフェス上でテクスチャの歪みを最小化するのに便利です。既定の設定は OFF です。

Label Mapping

Label Mapping パラメータは、サーフェス上に配置するテクスチャの適用領域を制御します。ラベルをシェーダにマッピングする

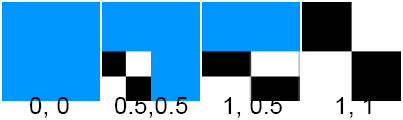

Ucoverage、Vcoverage

サーフェスの UV パラメトリック方向に沿った、テクスチャが貼り付けられているサーフェスの一部分。たとえば Ucoverage 値と Vcoverage 値の両方を 0.5 に設定すれば、U 方向と V 方向のサーフェスの半分、つまりサーフェス全体の 4 分の 1 にテクスチャが貼り付けられます。テクスチャの適用領域の外側では、シェーダの Control ウィンドウの指定にもとづいて、テクスチャマッピングされていないパラメータ値(シェーダカラーなど)が適用されます。スライダレンジは 0～1 です。既定値は 1 です。

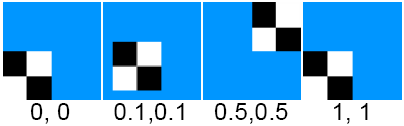

Utranslate、Vtranslate

サーフェスの UV パラメトリック方向に沿って、テクスチャの適用領域を移動します。効果的に移動するには、Utranslate 値と Vtranslate 値を使用してサーフェス上のテクスチャマッピングの位置を指定します。スライダレンジは 0～1 です。既定の設定は 0 です。

Uwrap、Vwrap

Utranslate の値か Vtranslate の値が 0 より大きい場合に、サーフェスの U と V のパラメータ方向でテクスチャを複写(適用領域の外側にコピー)するかどうかを定義します。
