- Image
-
Stencil テクスチャで使用されるテクスチャ。イメージ ファイルを使用するには、このパラメータに File テクスチャをマップしてください。
- Mask
-
Stencil テクスチャの透明度。数値フィールドかスライダを使用すれば Mask パラメータを設定してテクスチャ全体の透明度を制御でき、Mask にテクスチャをマップすればテクスチャの選択領域の透明度を制御できます。イメージ ファイルを使用するには、まず Mask パラメータに File テクスチャをマップしてください。
たとえばシェーダのカラーに Stencil テクスチャをマップして、Mask 値を 0.5 に設定すれば、サーフェスはシェーダ カラーと Stencil テクスチャ カラーを均等に混ぜたカラーになります。白地に黒い円のイメージを使用して Mask にマップすれば、円の内側は Stencil テクスチャ カラーになり、円の外側はシェーダ カラーになります。
Stencil テクスチャを Overlay マップとして使用していれば、Mask 設定で Stencil テクスチャを通したテクスチャ(Mask が適用されたテクスチャ)の表示を指定できます。Overlayを参照。
スライダ レンジは 0(不透明)から1(透明)です。既定値は 0 です。

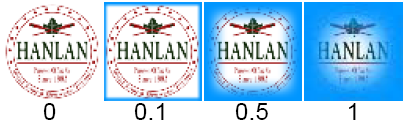

- Edge Blend
-
テクスチャのエッジ部の鮮明さやソフトさを制御します。有効範囲は 0 から ∞ です。スライダ レンジは 0～1 です。既定値は 0 です。
HSV Color Key
HSV Color Key セクションは、Stencil テクスチャのクロマ キー マスキングを制御します。
- Key Masking
-
クロマ キー マスキングを有効にします。既定の設定は OFF です。Key Masking を OFF にすれば、他のすべての HSV Color Key パラメータは作用しません。
- Positive Key
-
クロマ キー マスクを反転します(Color Key と HSV Range で指定されたカラーだけが表示されます)。既定の設定はオフです(Color Key と HSV Range で指定されたカラーがマスキングされます)。
- Color Key
-
テクスチャでマスキングされるカラー。既定の設定は黒です。特定のカラー範囲をマスキングするには、Hue/Sat/Val Range パラメータも設定してください。
- Hue Range
-
Color Key カラー上でセンタリングされ、マスキングされる色相(H)範囲。有効範囲は 0 から ∞ です。スライダ レンジは 0～1 です。既定値は 0.5 です。
- Sat Range
-
Color Key カラー上でセンタリングされ、マスキングされる彩度(S)範囲。有効範囲は 0 から ∞ です。スライダ レンジは 0～1 です。既定値は 0.5 です。
- Val Range
-
Color Key カラー上でセンタリングされ、マスキングされる明度(V)範囲。有効範囲は 0 から ∞ です。スライダ レンジは 0～1 です。既定値は 0.5 です。
- Threshold
-
カラーの変わり目のポイント。有効範囲は 0 から ∞ です。スライダ レンジは 0～1 です。既定値は 0.5 です。
