指定した点からの自動調整されない寸法を AEC 寸法に追加するには

1. ポイントを追加する AEC 寸法を選択し、 [AEC 寸法]タブ [修正]パネル [寸法補助線を追加]をクリックします。
2. 図面内の寸法を記入する点を選択し、[Enter]を押します。
3. 点を追加する寸法チェーンを選択します。

   追加した各点に対し、寸法補助線の終点に位置グリップが追加されて、チェーン上の寸法が更新されます。

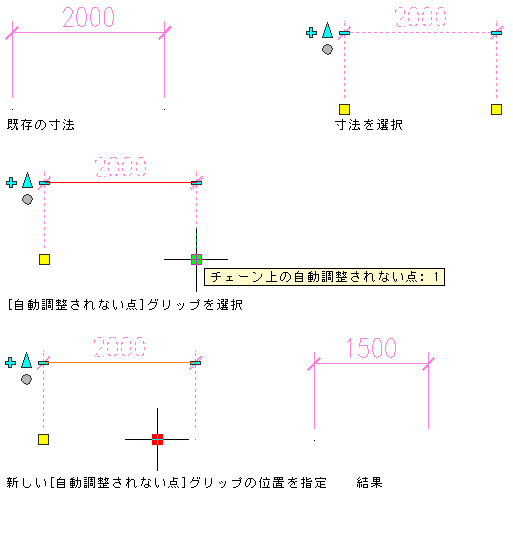

自動調整されない配置点を移動し、AEC 寸法を更新
