概要 - イメージ タイル メニューをカスタマイズする

イメージ タイル メニューの目的は、ユーザが文字ではなくグラフィカル シンボルを選択する必要があるときにイメージを提供することです。イメージ タイルとイメージ タイル スライドを作成、編集、追加できます。

イメージ タイルのダイアログ ボックスには、一度に 20 個ずつイメージが表示されます。このとき、そのスライド ファイル名や関連付けられたテキストを含む、スクロールするボックスも表示されます。イメージ タイル ダイアログ ボックスに 20 枚以上のスライドが含まれていると、20 枚以降のスライドは新しいページに追加されます。[次へ]ボタンと[前へ]ボタンが表示されるので、ユーザは、イメージの各ページに移ることができます。

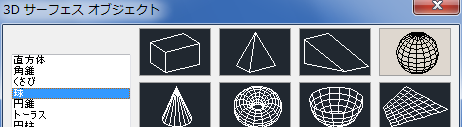

イメージ タイトル メニューの例を次に示します。

イメージ タイル メニューは、[ユーザ インタフェースをカスタマイズ] (CUI)エディタを使用して定義します。イメージ タイル メニューのプロパティを次の表に示します。

[タイル ビューポート レイアウト]イメージ タイル メニューのプロパティ
[プロパティ]ペインの項目	説明	例
[名前]	このダイアログ ボックスのタイトルとして使用される文字列です。	タイル ビューポート レイアウト
[説明]	要素を説明する文字列で、ユーザ インタフェースには表示されません。
[エイリアス]	イメージ タイル メニューのエイリアスを指定します。…[...]ボタンをクリックすると、[エイリアス]ダイアログ ボックスが表示されます。CUIx ファイルのそれぞれのエイリアスは一意でなければなりません。エイリアスはイメージ タイル メニューをプログラムから参照するために使用されます。	image_vporti

イメージ タイル スライドのプロパティを次の表に示します。

[タイトル ビューポート レイアウト]イメージ タイル メニューの[4 分割: 等分]タイル スライドのプロパティ
[プロパティ]ペインの項目	説明	例
[名前]	イメージ タイル メニュー ダイアログ ボックスの左側のリスト ボックスに表示される文字列です。この文字列は、英数字でなければなりません。ダッシュ(-)またはアンダースコア(_)以外の記号は使用できません。	4 分割: 等分
[コマンド名]	[コマンド一覧]ペインに表示されるコマンドの名前。	タイル ビューポート、4 分割: 等分
[説明]	要素を説明する文字列で、ユーザ インタフェースには表示されません。
[マクロ]	コマンドのマクロです。この後に標準のマクロ構文が続きます。	^C^C(ai_tiledvp 4 nil)
[要素 ID]	コマンドを識別する一意なタグです。	MM_0427
[スライド ライブラリ]	複数のスライドで構成されたファイルで、slidelib.exe ユーティリティを使用して作成します。	acad
[スライド ラベル]	スライド ライブラリに含まれるスライドの名前、または個々に格納されているスライド イメージの名前。	vport-4

アプリケーションで作成したスライドはすべて、イメージとして使用できます。次に、イメージ タイル メニュー用のスライドを作成する場合の注意点を示します。

• 簡単なスライドを使用してください。イメージ タイル メニューでは、すべてのイメージが描画されてからでないと、イメージを選択することができません。数多くの複雑なシンボルを表示する場合には、完全なイメージにするのではなく、簡略化してください。
• ボックスいっぱいに作成してください。 イメージ用のスライドを作成するときには、必ず、画面いっぱいに表示してから、MSLIDE[スライド保存]コマンドを実行してください。イメージが、非常に幅広で短いか、長くて細い場合は、PAN[画面移動]コマンドを使用して、画面上でイメージをセンタリングしてからスライドを作成すると、イメージ タイル メニューの見栄えがよくなります。

  イメージは、3:2(幅 3 単位に対して高さ 2 単位)の縦横比で表示されます。作図領域が別の縦横比だと、イメージ タイル メニューでイメージ スライドを中央に表示するのが難しくなることがあります。3:2 の縦横比の浮動ビューポート内で作業すると、イメージの位置を決めることができ、イメージ タイル メニューに表示されるときと同様に表示できます。

• イメージの使用目的を忘れないようにしてください。抽象概念をシンボルにコード化するときに、イメージを使用し過ぎないでください。イメージ タイルは、本来、グラフィックス シンボルを選択する必要がある場合のためのものです。
