概要 - 注釈オブジェクト

注釈オブジェクトには、寸法、注記、および他の種類の説明用記号や、図面に情報を記入するために一般的に使用されるオブジェクトがあります。

注釈オブジェクトは、壁の長さ、ファスナの直径、詳細説明など、フィーチャに関する情報を表示します。通常、注釈オブジェクトは、図面のビューとは異なり、印刷時に表示される尺度に従って尺度設定します。

注釈オブジェクトを非異尺度対応または異尺度対応のいずれかのオブジェクトとして定義することにより、注釈オブジェクトの尺度設定方法をコントロールすることができます。

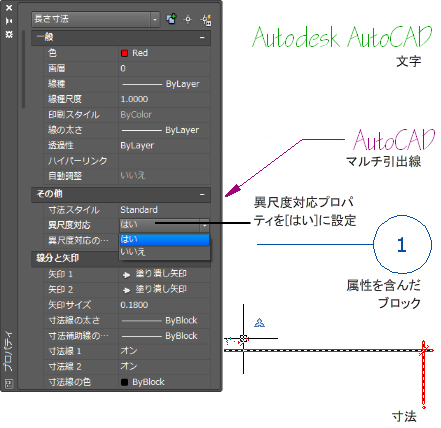

次の表では、図面に作成できる一般的な注釈を示します。
