このサブアセンブリはオプションのハーフ バリア付きの簡単な箱桁橋梁シェイプを作成します。
アタッチメント
アタッチメント ポイントは、橋梁デッキの表層上における中心線にあります。両側に橋梁の横断が作成されます。
入力パラメータ
注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
|

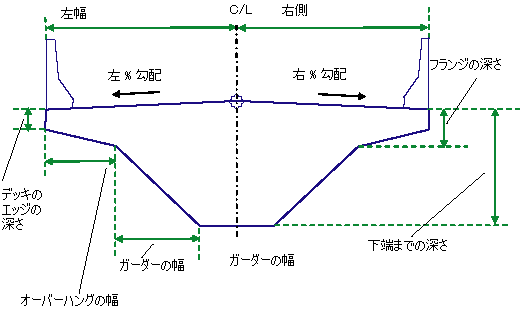

左幅 |
橋梁デッキの左側の幅 |
数値、正 |
5.34 m 17.8 ft |
|
右幅 |
橋梁デッキの右側の幅 |
数値、正 |
5.34 m 17.8 ft |
|
左 - 横断勾配摺り付けの使用 |
橋梁の左側で横断勾配摺り付けを使用するように指定します。 |
オプションのリスト: [いいえ]、[内側車線勾配]、[外側車線勾配] |
外側車線勾配 |
|
既定の左勾配 |
横断勾配摺り付けを使用しない場合の、橋梁の左側の既定の勾配を指定します。 |
数値 |
-2.0% |
|
右 - 横断勾配摺り付けの使用 |
橋梁の右側で横断勾配摺り付けを使用するように指定します。 |
オプションのリスト: [いいえ]、[内側車線勾配]、[外側車線勾配] |
外側車線勾配 |
|
既定の右勾配 |
横断勾配摺り付けを使用しない場合の、橋梁の右側の既定の勾配を指定します。 |
数値 |
-2.0% |
|
下端までの深さ |
橋梁デッキの端から下端までの垂直距離 |
数値、正 |
2.0 m 6.67 ft |
|
デッキの深さ |
橋梁デッキの端部の厚さ |
数値、正 |
0.150 m 0.5 ft |
|
フランジの深さ |
橋梁デッキの端からフランジ元までの垂直距離 |
数値、正 |
0.300 m 1.0 ft |
|
オーバーハングの幅 |
オーバーハングの幅 |
数値、正 |
1.2 m 4.0 ft |
|
桁の幅 |
桁の幅 |
数値、正 |
2.0 m 6.67 ft |
|
バリアを含む バリアを含まない |
橋梁デッキの両側にバリアを含めるか、省略します。 |
追加/省略 |
追加 |
|
バリア A(mm またはインチ) |
中央分離帯の中心におけるバリアの高さ |
数値、正 |
810 mm 32 in |
|
バリア B(mm またはインチ) |

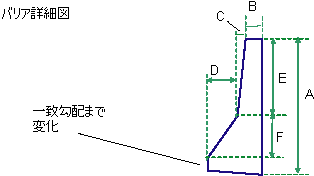

図を参照。 |
数値、正 |
131 mm 4.5 in |
|
バリア C(mm またはインチ) |
図を参照。 |
数値、正 |
59 mm 2 in |
|
バリア D(mm またはインチ) |
図を参照。 |
数値、正 |
125 mm 5 in |
|
バリア E(mm またはインチ) |
図を参照。 |
数値、正 |
557 mm 22 in |
|
バリア F(mm またはインチ) |
図を参照。 |
数値、正 |
178 mm 7 in |
ターゲット パラメータ
このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D ユーザ ガイド ヘルプ』の「」を参照してください。
|
パラメータ |
説明 |
ステータス |
|---|---|---|
|
左幅 |
[左幅]の固定値を変更し、デッキの左端とオフセットを繋ぐ場合に使用します。幅を指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 |
オプション |
|
右幅 |
[右幅]の固定値を変更し、デッキの右端とオフセットを繋ぐ場合に使用します。幅を指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 |
オプション |
出力パラメータ
| パラメータ | 説明 | タイプ |
|---|---|---|
|
横断勾配擦り付け回転軸 |
サブアセンブリが回転軸の計算をサポートするかどうかが示されます。パラメータの説明を表示するには、プロパティ ウィンドウで、パラメータにカーソルを合わせます。 詳細は、「横断勾配摺り付け中の縦断勾配線の調整」を参照してください。 |
静的(説明) |
動作

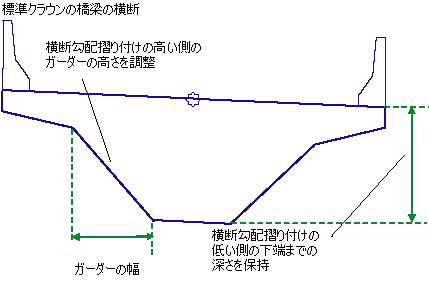

指定された入力パラメータ値に基づいて、橋梁デッキおよび下部の構造物のリンクを作成します。横断勾配摺り付けでは、一部の構造物は回転しません。橋梁の低い側のデッキの上端で[下端までの深さ]を保持しながら、高い側の桁の高さをデッキ元に調整します。
[バリアを含む]で[はい]が設定されている場合、デッキの左右の端にニュー ジャージー バリアの横断が追加されます。バリア下部の勾配は、デッキの勾配に合わせて調整されます。
レイアウト モードの動作
レイアウト モードの場合、入力パラメータ値により指定される情報に従って、橋梁構造物およびバリアを描画します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|

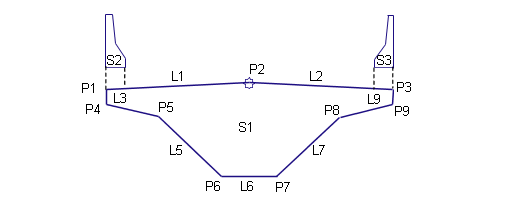

ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
|
P1、P3 |
EBD |
橋梁デッキの端 |
|
P2 |
Crown_Deck |
橋梁デッキのクラウン ポイント |
|
L1、L2 |
Deck、Top |
|
|
L3～L9 |
Bridge |
橋梁構造物リンク |
|
すべてのバリア リンク |
Barrier |
|
|
S1 |
Bridge |
|
|
S2、S3 |
Barrier |
コード図
