このサブアセンブリは、構造物の内側と外側にオプションの小段と上り法面を使用して、排水溝構造物を作成します。
アタッチメント
アタッチメント ポイントは、オプションの内側小段の最も内側のポイントにあります。内側小段を省略する場合、アタッチメント ポイントは、排水溝構造物の内壁の最も内側のポイントにあります。
入力パラメータ
注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
| パラメータ | 説明 | タイプ | 既定値 |
|---|---|---|---|
| 作成方向 |
サブアセンブリをアタッチメント ポイントの右側と左側のどちらに挿入するか指定します。 |
左側/右側 | 右側 |
| 下部の幅 | 排水溝の底部の幅 | 数値、正 |
2.0 ft 0.6 m |
| 排水溝の深さ | 排水溝の深さ | 数値、正 |
2.0 ft 0.6 m |
| A1 | 上部の内壁の厚み | 数値、正 |
0.45 ft 0.15 m |
| B1 | 下部の内壁の増加された壁の厚み | 数値、正 |
0.6 ft 0.2 m |
| C | 排水溝下部のライニングの厚み | 数値、正 |
0.5 ft 0.15 m |
| D | 内壁のテーパー側の深さ | 数値、正 |
2.0 ft 0.6 m |
| E1 | 内側の小段リンクおよび上り法面リンクの始点が配置されるヒンジ ポイントの深さ | 数値、正 |
0.0 ft 0.0 m |
| 内側の小段の幅 | 内側の小段の幅(オプション)。小段がない場合は、ゼロを入力します。 | 数値、正 |
1.5 ft 0.5 m |
| 内側の小段の勾配 | 内側の小段の横断勾配(オプション)。排水溝構造物の端から向こう側の方向に測定されます。正の勾配値は、排水溝に対して上り勾配の小段であることを示します。 | 数値、勾配タイプ | 4% |
| F1 | 内側の上り法面リンクの幅(オプション)。上り法面リンクがない場合は、ゼロを入力します。 | 数値、正 |
1.0 ft 0.3 m |
| G1 | 内側の上り法面リンクの勾配(オプション)。排水溝構造物の端から向こう側の方向に測定されます。正の勾配値は、始点に対して上り勾配のリンクであることを示します。 | 数値、勾配タイプ | 1:1 |
| A2 | 上部の内壁の厚み | 数値、正 |
0.45 ft 0.15 m |
| B2 | 外壁のテーパー幅 | 数値、正 |
0.6 ft 0.2 m |
| E2 | 外側の小段リンクおよび上り法面リンクの始点のヒンジ ポイントの深さ | 数値、正 |
1.0 ft 0.3 m |
| 外側の小段の幅 | 外側の小段の幅(オプション)。小段がない場合は、ゼロを入力します。 | 数値、正 |
3.0 ft 1.0 m |
| 外側の小段の勾配 | 外側の小段の横断勾配(オプション)。排水溝構造物の端から向こう側の方向に測定されます。正の勾配値は、排水溝に対して上り勾配の小段であることを示します。 | 数値、勾配タイプ | 4% |
| F2 | 外側の上り法面リンクの幅(オプション)。上り法面リンクがない場合は、ゼロを入力します。 | 数値、正 |
1.0 ft 0.3 m |
| G2 | 外側の上り法面リンクの勾配(オプション)。排水溝構造物の端から向こう側の方向に測定されます。正の勾配値は、始点に対して上り勾配のリンクであることを示します。 | 数値、勾配タイプ | 1:1 |
ターゲット パラメータ
このセクションでは、図面のサーフェス、線形、縦断オブジェクトなど、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D のユーザ ガイド ヘルプ』の「」を参照してください。
ターゲット パラメータ: なし
出力パラメータ
動作

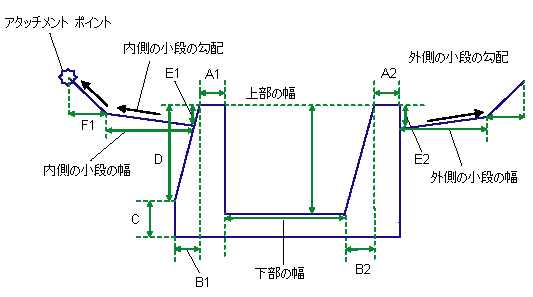

このサブアセンブリは、図に示すような排水溝構造物のシェイプを作成します。小段および下り法面リンクを省略するには、該当する幅のパラメータにゼロを入力します。
レイアウト モードの操作
レイアウト モードの場合、アタッチメント ポイントを始点に、入力パラメータを使用して、定義した値に従って描画します。
ポイント、リンクおよびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
| ポイント/リンク | コード | 説明 |
|---|---|---|
| P10 | Ditch_In | |
| P1, P6 | Ditch_Back | |
| P2, P5 | Ditch_Face | |
| P14 | Ditch_Out | |
| L10, L13 | Top | |
| L10, L13 | Datum | P11 のオフセットが P8 より小さい場合、P13 のオフセットは P9 より大きくなります。 |
| L11 | Top | |
| L12 | Top | |
| L1 および L5 | Top | |
| L1 to L5 | Ditch_Top | |
| L8 および L9 | Datum | |
| L10, to L13 | Backfill | |
| L6 | Backfill_Face | |
| S1 | 排水溝 | 排水溝構造物シェイプの領域 |

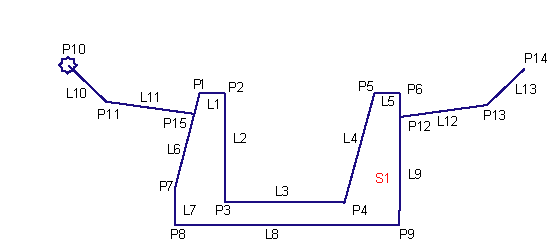

コード図
