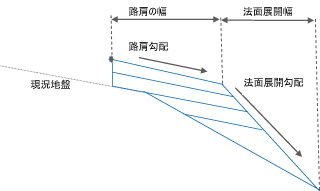

このサブアセンブリは、現況地盤サーフェスの位置に基づいて基層および路盤層をトリムして拡幅する際に使用する路肩を挿入します。
アタッチメント
アタッチメント ポイントは、表層サーフェス上における路肩の内側の端にあります。
入力パラメータ
注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
| パラメータ | 説明 | タイプ | 既定値 |
|---|---|---|---|
| 作成方向 |
サブアセンブリをアタッチメント ポイントの右側と左側のどちらに挿入するか指定します。 |
左側/右側 | 右側 |
| 路肩の幅 | アタッチメント ポイントから路肩ヒンジ ポイントまでの幅 | 数値 |
1.8 m 5.40 ft |
| 横断勾配摺り付けの使用 |
路肩に、基線線形に対して定義された横断勾配摺り付けからの横断勾配摺り付けを使用するように指定します |
オプションのリスト:
|
[いいえ(N)] |
| [路肩勾配方向] |
路肩勾配がクラウンから離れるか、クラウンに近づくかを指定します。 |
オプションのリスト:
|
[クラウンから離れる] |
| 既定の路肩勾配 | シェイプ サーフェスの既定の横断勾配。この値は、横断勾配摺り付けを使用しない場合、または基線線形に対して横断勾配摺り付けを指定していない場合に使用されます。 | 数値 | -2.0% |
| 路盤法面展開のタイプ | 法面展開リンクについて、可変幅で固定勾配タイプにするか、可変勾配で固定幅タイプにするかを選択します。 | オプションのリスト: (a)[勾配を保持、幅を調整]、(b)[幅を保持、勾配を調整] | 勾配を保持、幅を調整 |
| 法面展開勾配 | 法面展開リンクの固定勾配の値で、[勾配を保持]オプションを選択した場合に使用されます。 | 数値、正 | 4 ( : 1) |
| 法面展開幅 | 法面展開リンクの固定幅の値で、[幅を保持]オプションを選択した場合に使用されます。 | 数値、正 |
5.40 ft 1.8 m |
| 表層 1 の深さ | 表層 1 の深さ(省略する場合はゼロ) | 数値、負の数字以外 |
0.025 m 0.083 ft |
| 表層 2 の深さ | 表層 2 の深さ(省略する場合はゼロ) | 数値、負の数字以外 |
0.025 m 0.083 ft |
| 基層の深さ | 基層の深さ(省略する場合はゼロ) | 数値、負の数字以外 |
0.100 m 0.333 ft |
| 路盤の深さ | 路盤層の深さ(省略する場合はゼロ) | 数値、負の数字以外 |
0.300 m 1.0 ft |
ターゲット パラメータ
このセクションでは、図面のサーフェス、線形、縦断オブジェクトなど、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D のユーザ ガイド ヘルプ』の「」を参照してください。
| パラメータ | 説明 | ステータス |
|---|---|---|
| 路肩の幅 | [路肩の幅]の固定値を変更し、路肩の端とオフセット線形を繋ぐ場合に使用します。指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 | オプション |
| 既存サーフェス | 基層および路盤層をトリムする既存のサーフェスを指定する場合に使用します。これを指定する場合、ターゲットとして使用できるオブジェクト タイプはサーフェスです。 | オプション |
出力パラメータ
| パラメータ | 説明 | タイプ |
|---|---|---|
| 法面展開勾配 | 法面展開リンクの勾配 | 数値 |
| 法面展開オフセット | 路床法面展開ポイントのオフセット | 数値 |
| 法面展開の標高 | 路床法面展開ポイントの標高 | 数値 |
|
路肩の幅 |
舗装された路肩の幅 |
数値 |
| 路肩勾配 |
舗装された路肩の勾配 |
数値 |
動作
挿入時にターゲットの現況地盤サーフェスの有無をチェックします。このサーフェスがある場合は、基層サーフェスと路盤サーフェスがトリムされて、現況地盤サーフェスの形状になります。
該当するサーフェスがない場合、この路肩は路肩(全体延長)サブアセンブリと同じ動作になります。
レイアウト モードの動作
レイアウト モードの場合、入力パラメータにより定義されるリンクを表示します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
| ポイント、リンク、またはシェイプ | コード | 説明 |
|---|---|---|
| P2 | EPS | 表層上の舗装路肩の端 |
| P4 | EPS_Pave1 | 表層 1 上の舗装路肩の端 |
| P6 | EPS_Pave2 | 表層 2 上の舗装路肩の端 |
| P8 | EPS_Base | 基層上の舗装路肩の端 |
| P10 | Daylight_Sub | 路盤法面展開ポイント |
| L1 | Top、 Pave | 舗装後の表層 |
| L3 | Pave | 舗装後の表層 |
| L4 | Pave1 | 舗装 2 の上面 |
| L6 | Pave1 | 舗装 2 の上面 |
| L7 | Pave2 | 舗装 3 の上面 |
| L9 | Pave2 | 舗装 3 の上面 |
| L10 | Base | 路盤の上面 |
| L12 | Base | 路盤の上面 |
| L13 | Subbase、Datum | 路盤の底面、データム |
| L14 | Top | 上部サーフェスの形成 |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Base | |
| S4 | Subbase |

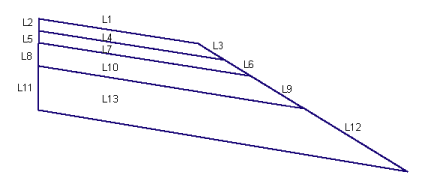

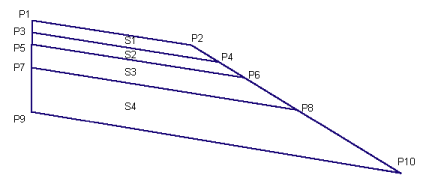

コード図
