外側横断勾配摺り付け車線可変幅レイヤ

このサブアセンブリは複数の舗装で構成される車線の横断図を作成します。舗装の幅は変更できます。また、コリドー モデルの基線線形の外側車線横断勾配摺り付け勾配値を適用します。

アタッチメント

アタッチメント ポイントは、表層サーフェス上における車線の内側の端にあります。このコンポーネントは、右側または左側のどちらにもアタッチできます。

注: このサブアセンブリが挿入ポイントの右側にアッタチされている場合、右内側車線勾配が使用されます。このサブアセンブリが挿入ポイントの左側にアッタチされている場合、左内側車線勾配が使用されます。

入力パラメータ

注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ 説明 タイプ 既定値
作成方向 サブアセンブリの挿入時の向きを示します。 左側/右側 右側
内側のクラウン ポイント クラウンとしてコード化する車線の内側の端を指定します。 はい/いいえ いいえ
車線の幅 内側の端のオフセットから外側の端のオフセットまでの車線の幅 数値、正

3.6 m

12.0 ft

既定の % 勾配 線形の横断勾配摺り付け勾配が定義されていない場合に使用される車線の既定の % 勾配 数値 -2.0
表層 1 の名前 表層 1 の名前 文字列 BC
表層 1 の深さ 表層 1 の厚さ(省略する場合はゼロ) 数値、負の数字以外

0.025 m

0.083 ft

表層 2 の名前 表層 2 の名前 文字列 WMM
表層 2 の深さ 表層 2 の厚さ(省略する場合はゼロ) 数値、負の数字以外

0.025 m

0.083 ft

表層 2 の幅の指定 表層 2 の幅の指定方法を指定します。 文字列、オプションのリスト: [より高い舗装層に一致]、[幅]、[オフセット内-オフセット外]、[オフセット幅内] より高い舗装層に一致
表層 2 の内側の延長幅 表層 2 の内側の延長幅を指定します。 数値、正 0
表層 2 の外側の延長幅 表層 2 の外側の延長幅を指定します。 数値、正 0
表層 3 の名前 表層 3 の名前 文字列 WMM
表層 3 の深さ 表層 3 の厚さ(省略する場合はゼロ) 数値、負の数字以外

0.025 m

0.083 ft

表層 3 の幅の指定 表層 3 の幅の指定方法を指定します。 文字列、オプションのリスト: [より高い舗装層に一致]、[幅]、[オフセット内-オフセット外]、[オフセット幅内] より高い舗装層に一致
表層 3 の内側の延長幅 表層 3 の内側の延長幅を指定します。 数値、正 0
表層 3 の外側の延長幅 表層 3 の外側の延長幅を指定します。 数値、正 0
表層 4 の名前 表層 4 の名前 文字列 WMM
表層 4 の深さ 表層 4 の厚さ(省略する場合はゼロ) 数値、負の数字以外

0.025 m

0.083 ft

表層 4 の幅の指定 表層 4 の幅の指定方法を指定します。 文字列、オプションのリスト: [より高い舗装層に一致]、[幅]、[オフセット内-オフセット外]、[オフセット幅内] より高い舗装層に一致
表層 4 の内側の延長幅 表層 4 の内側の延長幅を指定します。 数値、正 0
表層 4 の外側の延長幅 表層 4 の外側の延長幅を指定します。 数値、正 0
表層 5 の名前 表層 5 の名前 文字列 WMM
表層 5 の深さ 表層 5 の厚さ(省略する場合はゼロ) 数値、負の数字以外

0.025 m

0.083 ft

表層 5 の幅の指定 表層 5 の幅の指定方法を指定します。 文字列、オプションのリスト: [より高い舗装層に一致]、[幅]、[オフセット内-オフセット外]、[オフセット幅内] より高い舗装層に一致
表層 5 の内側の延長幅 表層 5 の内側の延長幅を指定します。 数値、正 0
表層 5 の外側の延長幅 表層 5 の外側の延長幅を指定します。 数値、正 0
表層 6 の名前 表層 6 の名前 文字列 SUBBASE
表層 6 の深さ 表層 6 の厚さ(省略する場合はゼロ) 数値、負の数字以外

0.025 m

0.083 ft

表層 6 の幅の指定 表層 6 の幅の指定方法を指定します。 文字列、オプションのリスト: [より高い舗装層に一致]、[幅]、[オフセット内-オフセット外]、[オフセット幅内] より高い舗装層に一致
表層 6 の内側の延長幅 表層 6 の内側の延長幅を指定します。 数値、正 0
表層 6 の外側の延長幅 表層 6 の外側の延長幅を指定します。 数値、正 0
表層 7 の名前 表層 7 の名前 文字列 Subbase
表層 7 の深さ 表層 7 の厚さ(省略する場合はゼロ) 数値、負の数字以外

0.025 m

0.083 ft

表層 7 の幅の指定 表層 7 の幅の指定方法を指定します。 文字列、オプションのリスト: [より高い舗装層に一致]、[幅]、[オフセット内-オフセット外]、[オフセット幅内] より高い舗装層に一致
表層 7 の内側の延長幅 表層 7 の内側の延長幅を指定します。 数値、正 0
表層 7 の外側の延長幅 表層 7 の外側の延長幅を指定します。 数値、正 0
表層 8 の名前 表層 8 の名前 文字列
表層 8 の深さ 表層 8 の厚さ(省略する場合はゼロ) 数値、負の数字以外

0.025 m

0.083 ft

表層 8 の幅の指定 表層 8 の幅の指定方法を指定します。 文字列、オプションのリスト: [より高い舗装層に一致]、[幅]、[オフセット内-オフセット外]、[オフセット幅内] より高い舗装層に一致
表層 8 の内側の延長幅 表層 8 の内側の延長幅を指定します。 数値、正 0
表層 8 の外側の延長幅 表層 8 の外側の延長幅を指定します。 数値、正 0
表層 9 の名前 表層 9 の名前 文字列
表層 9 の深さ 表層 9 の厚さ(省略する場合はゼロ) 数値、負の数字以外

0.025 m

0.083 ft

表層 9 の幅の指定 表層 9 の幅の指定方法を指定します。 文字列、オプションのリスト: [より高い舗装層に一致]、[幅]、[オフセット内-オフセット外]、[オフセット幅内] より高い舗装層に一致
表層 9 の内側の延長幅 表層 9 の内側の延長幅を指定します。 数値、正 0
表層 9 の外側の延長幅 表層 9 の外側の延長幅を指定します。 数値、正 0
表層 10 の名前 表層 10 の名前 文字列
表層 10 の深さ 表層 10 の厚さ(省略する場合はゼロ) 数値、負の数字以外

0.025 m

0.083 ft

表層 10 の幅の指定 表層 10 の幅の指定方法を指定します。 文字列、オプションのリスト: [より高い舗装層に一致]、[幅]、[オフセット内-オフセット外]、[オフセット幅内] より高い舗装層に一致
表層 10 の内側の延長幅 表層 10 の内側の延長幅を指定します。 数値、正 0
表層 10 の外側の延長幅 表層 10 の外側の延長幅を指定します。 数値、正 0

ターゲット パラメータ

このセクションでは、図面のサーフェス、線形、縦断オブジェクトなど、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D ユーザ ガイド ヘルプ』の「」を参照してください。

パラメータ 説明 ステータス
車線の幅 [車線の幅]の固定値を変更し、車線の端とオフセット線形を繋ぐ場合に使用します。指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 オプション
外側標高 標準車線勾配を変更し、走行車線の外側の端と縦断の標高を繋ぐ場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 オプション

出力パラメータ

パラメータ 説明 タイプ
車線の幅 車線の幅 数値
車線 % 勾配 車線の % 勾配 数値

動作

各層はそれぞれ個別に内側と外側の延長オプションを備えています。内側延長および外側延長は、すぐ上の表層に対応する内側または外側の追加の幅を指定します。

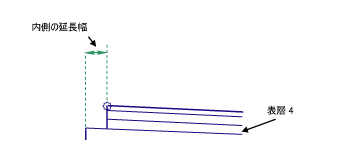

例 1:

[表層 4 の内側の延長幅] = 0.5m

[表層 4 の外側の延長幅] = 0m

このサブアセンブリが右側に挿入された場合、次の図のように描画されます。

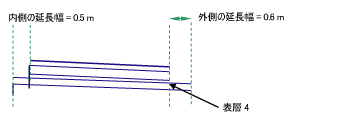

例 2:

[表層 4 の内側の延長幅] = 0.5m

[表層 4 の外側の延長幅] = 0.6m

このサブアセンブリが右側に挿入された場合、次の図のように描画されます。

延長幅は常にプラスの値の幅として指定されます。

表層の幅の指定には、次の方法があります。

内側と外側の表層の延長幅を指定し、表層の幅が内側と外側のオフセットの間の距離と等しくなるようにする

内側の表層の延長幅を指定し、外側の表層が自動的に計算されるようにする

横断勾配摺り付けの適用中に舗装の勾配に変更があった場合、ブレークオーバーの削除が必要です。

レイアウト モードの動作

レイアウト モードの場合、入力パラメータにより定義されるリンクを表示します。

ポイント、リンク、およびシェイプ コード

次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。

ポイント/リンク コード 説明
P1 ETW 表層上における走行車線の端
P1 クラウン 表層上におけるクラウン ポイント
P2 Lane 表層上における車線の外側の端
P3 ETW_Pave1 表層 1 上における走行車線の端
P3 Crown_Pave1 表層 1 上におけるクラウン ポイント(オプション)
P4 Lane_Pave1 表層 1 上における車線の外側の端
P5 ETW_Pave2 表層 2 上における走行車線の端
P5 Crown_Pave2 表層 2 上におけるクラウン ポイント(オプション)
P6 Lane_Pave2 表層 2 上における車線の外側の端
P7 ETW_Pave3 表層 3 上における走行車線の端
P7 Crown_Base 表層 3 上におけるクラウン ポイント(オプション)
P8 Lane_Base 基層上における車線の外側の端
P9 ETW _Sub 路盤層上における走行車線の端
P9 Crown_Sub 路盤層上におけるクラウン ポイント(オプション)
P10 Lane_Sub 路盤層上における車線の外側の端
L1 Top、Pave 表層サーフェス
L2 Pave1
L3 Pave2
L4 Base 基層サーフェス
L5 SubBase 路盤サーフェス
S1 Pave1
S2 Pave2
S3 Base
S4 Subbase

コード図
