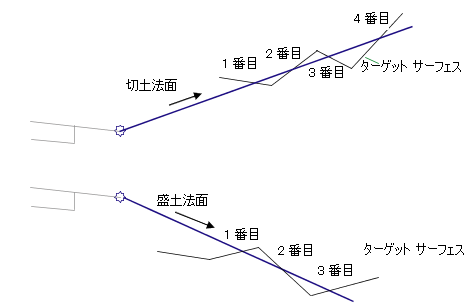

切土または盛土法面展開勾配がターゲット サーフェスと複数の交点で交差する場合に使用します。
入力パラメータ値により、使用する交点を指定します。
法面展開リンクやその他のリンクに、オプションのライニングされたマテリアルを指定することもできます([すべてのリンク]、[法面展開リンク]、[盛土リンクのみ]、[なし])。
アタッチメント
アタッチメント ポイントは、法面展開リンクのヒンジ ポイントにあります。このコンポーネントは、右側または左側のどちらにもアタッチできます。
入力パラメータ
注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
|
作成方向 |
サブアセンブリを配置する側を指定します。 |
左側/右側 |
右側 |
|
切土法面 |
切土条件の標準法面展開の勾配 |
数値、正 |
4 ( : 1) |
|
盛土法面 |
盛土条件の標準法面展開の勾配 |
数値、正 |
4 ( : 1) |
|
交点番号 |
保存する交点の番号。[交点番号]値が実際の交点の数より多い場合は、最大の番号の交点が使用されます。 |
数値、正、整数 |
10 |
|
ラウンディング オプション |
集排水ポイントで法面展開リンクをラウンディングするよう指定します。 |
文字列 |
なし |
|
ラウンディング基準 |
ラウンディングに使用するパラメータを指定します。 |
文字列 |
[長さ] |
|
ラウンディング パラメータ |
半径の長さの値を指定します。 |
数値、正 |
1.500 ft |
|
ラウンディング分割 |
ラウンディング リンクの断続ポイントの数値を指定します(最大 10 リンク)。 |
数値、正 |
6 |
|
ライニングされたマテリアルの配置 |
法面展開リンクに沿ってオプション マテリアルのライニングを配置するよう指定します。[すべてのリンク]、[法面展開リンク]、[盛土リンクのみ]、[なし]から選択できます。 |
文字列 |
なし |
|
勾配制限 1 |
関連するマテリアルのライニングが配置されるまでの勾配制限を指定します。 |
勾配 |
1 : 1 |
|
マテリアル 1 の厚み |
ライニングされたマテリアルの厚みを指定します。この厚さは、リンクに対して垂直に計測されます。 |
数値、正 |
12 インチ |
|
マテリアル 1 の名前 |
グレーディング リンクに沿ったライニングに適用するマテリアルの名前を指定します。 |
文字列 |
割栗石 |
|
勾配制限 2 |
関連するマテリアルのライニングが配置されるまでの勾配制限を指定します。 |
勾配 |
2 : 1 |
|
マテリアル 2 の厚み |
ライニングされたマテリアルの厚みを指定します。この厚さは、リンクに対して垂直に計測されます。 |
数値、正 |
6 インチ |
|
マテリアル 2 の名前 |
グレーディング リンクに沿ったライニングに適用するマテリアルの名前を指定します。 |
文字列 |
割栗石 |
|
勾配制限 3 |
関連するマテリアルのライニングが配置されるまでの勾配制限を指定します。 |
勾配 |
4 : 1 |
|
マテリアル 3 の厚み |
ライニングされたマテリアルの厚みを指定します。この厚さは、リンクに対して垂直に計測されます。 |
数値、正 |
4 インチ |
|
マテリアル 3 の名前 |
グレーディング リンクに沿ったライニングに適用するマテリアルの名前を指定します。 |
文字列 |
芝生帯 |
ターゲット パラメータ
このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D のユーザ ガイド ヘルプ』の「」を参照してください。
|
パラメータ |
説明 |
ステータス |
|---|---|---|
|
法面展開サーフェス |
法面展開サーフェスの名前。ターゲットとして使用できるオブジェクト タイプはサーフェスです。 |
必須 |
出力パラメータ
|
パラメータ |
説明 |
タイプ |
|---|---|---|
|
法面展開オフセット |
法面展開ポイントのオフセット |
数値 |
|
法面展開の標高 |
法面展開ポイントの標高 |
数値 |
動作
可能性のある切土法面条件のすべての法面展開ポイントを検索します。1 つまたは複数の法面展開ポイントが検索されると、順番を整理して、ヒンジ ポイントに近いポイントから順に番号を付けます。法面展開リンクは、[交点番号]値で指定した番号のポイントで終了します。[交点番号]値が、検索された交点の数より大きい場合は、最後の交点が使用されます。
切土条件の法面展開ポイントが検索されない場合は、盛土条件に対して、同じプロセスを繰り返します。
他の法面展開サブアセンブリと同様に、ライニングされたマテリアルをオプションで追加できます。3 つの区分の勾配を指定できます。リンクの勾配が指定の勾配値に達した場合、マテリアル タイプ 1 を適用します。勾配 1 から勾配 2 の間には、マテリアル タイプ 2 を適用します。同様に、リンクの勾配が勾配 2 と勾配 3 の値の範囲内にある場合、マテリアル タイプ 3 を適用します。リンクの勾配が[勾配制限 3]よりフラットな場合は、どのマテリアルも適用しません。
ライニングされたマテリアルをサブアセンブリに追加すると、指定した厚みを持った平行リンクが法面展開リンクに追加されます。この厚さのパラメータ(例: マテリアル 1 の厚み)はリンクに対して垂直に計測されます。下部レベルのリンクはデータムでコード化し、法面展開リンクは上面でコード化します。これらのマテリアルで囲まれたシェイプは、マテリアル名でコード化します。
AutoCAD Civil 3D 2010 およびそれ以前のバージョンでは、マテリアル厚さのパラメータは鉛直方向に測定したものでした。AutoCAD Civil 3D 2011 以降では、このパラメータは勾配側面に対して垂直に測定したものになります。したがって、それらのサブアセンブリを含む、AutoCAD Civil 3D 2010 またはそれ以前のバージョンで作成された図面を AutoCAD Civil 3D 2011 以降のバージョンで開いて、コリドーを再作成すると、そのパラメータはこの新しい方式を反映して変更されます。このサブアセンブリを使用する土量レポートはすべてこの新しい方式を反映して更新されます。
レイアウト モードの動作
レイアウト モードの場合、3 メートルまたは 10 フィート外側に延長した適当な切土および盛土法面を破線で表示します。法面展開リンクの最後には、外側を向いた矢印が付きます。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
|
P1 |
Hinge Hinge_Cut または Hinge_Fill |
切土または盛土条件のいずれかのヒンジ ポイント |
|
P2 |
Daylight Daylight_Cut または Daylight_Fill |
法面展開ポイント、切土または盛土条件のいずれかの法面展開ポイント |
|
L1 |
Top Datum Daylight Daylight_Cut |
切土横断の法面展開リンク |
|
L1 |
Top Datum Daylight Daylight_Fill |
盛土横断の法面展開リンク |

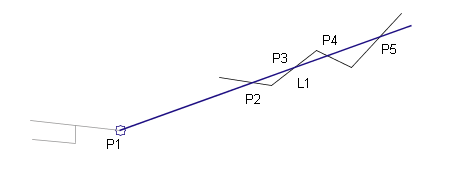

コード図
