オフセット法面展開

このサブアセンブリはアタッチメント ポイントから、基線からの指定されたオフセットまで法面展開リンクを挿入します。

法面展開リンクやその他のリンクに、オプションのライニングされたマテリアルを指定することもできます([すべてのリンク]、[法面展開リンク]、[盛土リンクのみ]、[なし])。

アタッチメント

アタッチメント ポイントは、法面展開リンクの内側の端にあります。

入力パラメータ

注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。

パラメータ

説明

タイプ

既定値

基線からの法面展開オフセット

基線からの法面展開ポイントの +/- オフセット。このパラメータに正の値を指定すると、このサブアセンブリがコリドーまたは制御基線の右側に挿入されます。マイナスの値の場合、左側に挿入されます。詳細は、『AutoCAD Civil 3D ユーザ ガイド ヘルプ』のコリドーに関する章の「コリドーの右側および左側にサブアセンブリを挿入する」を参照してください。

数値

3.0 m

10.0 ft

ラウンディング オプション

集排水ポイントで法面展開リンクをラウンディングするよう指定します。

文字列

なし

ラウンディング基準

ラウンディングに使用するパラメータを指定します。

文字列

[長さ]

ラウンディング パラメータ

半径の長さの値を指定します。

数値、正

1.500 ft

ラウンディング分割

ラウンディング リンクの断続ポイントの数値を指定します(最大 10 リンク)。

数値、正

6

ライニングされたマテリアルの配置

法面展開リンクに沿ってオプション マテリアルのライニングを配置するよう指定します。[すべてのリンク]、[法面展開リンク]、[盛土リンクのみ]、[なし]から選択できます。

文字列

なし

勾配制限 1

関連するマテリアルのライニングが配置されるまでの勾配制限を指定します。

勾配

1 : 1

マテリアル 1 の厚み

ライニングされたマテリアルの厚みを指定します。この厚さは、リンクに対して垂直に計測されます。

数値、正

12 インチ

マテリアル 1 の名前

グレーディング リンクに沿ったライニングに適用するマテリアルの名前を指定します。

文字列

割栗石

勾配制限 2

関連するマテリアルのライニングが配置されるまでの勾配制限を指定します。

勾配

2 : 1

マテリアル 2 の厚み

ライニングされたマテリアルの厚みを指定します。この厚さは、リンクに対して垂直に計測されます。

数値、正

6 インチ

マテリアル 2 の名前

グレーディング リンクに沿ったライニングに適用するマテリアルの名前を指定します。

文字列

割栗石

勾配制限 3

関連するマテリアルのライニングが配置されるまでの勾配制限を指定します。

勾配

4 : 1

マテリアル 3 の厚み

ライニングされたマテリアルの厚みを指定します。この厚さは、リンクに対して垂直に計測されます。

数値、正

4 インチ

マテリアル 3 の名前

グレーディング リンクに沿ったライニングに適用するマテリアルの名前を指定します。

文字列

芝生帯

ターゲット パラメータ

このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D のユーザ ガイド ヘルプ』の「」を参照してください。

パラメータ

説明

ステータス

法面展開オフセット

[法面展開オフセット]の固定値を変更し、法面展開オフセットとオフセット線形を繋ぐ場合に使用します。オフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。

オプション

法面展開サーフェス

法面展開サーフェスの名前。ターゲットとして使用できるオブジェクト タイプはサーフェスです。

必須

出力パラメータ

パラメータ

説明

タイプ

法面展開オフセット

法面展開ポイントのオフセット

数値

法面展開の標高

法面展開ポイントの標高

数値

動作

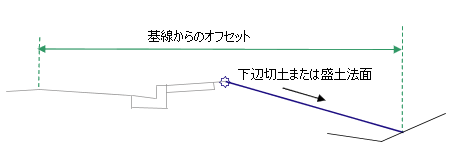

アタッチメント ポイントから、指定されたオフセットでサーフェスまで法面展開リンクを挿入します。

他の法面展開サブアセンブリと同様に、ライニングされたマテリアルをオプションで追加できます。3 つの区分の勾配を指定できます。リンクの勾配が指定の勾配値に達した場合、マテリアル タイプ 1 を適用します。勾配 1 から勾配 2 の間には、マテリアル タイプ 2 を適用します。同様に、リンクの勾配が勾配 2 と勾配 3 の値の範囲内にある場合、マテリアル タイプ 3 を適用します。リンクの勾配が[勾配制限 3]よりフラットな場合は、どのマテリアルも適用しません。

ライニングされたマテリアルをサブアセンブリに追加すると、指定した厚みを持った平行リンクが法面展開リンクに追加されます。この厚さのパラメータ(例: マテリアル 1 の厚み)はリンクに対して垂直に計測されます。下部レベルのリンクはデータムでコード化し、法面展開リンクは上面でコード化します。これらのマテリアルで囲まれたシェイプは、マテリアル名でコード化します。

注:

AutoCAD Civil 3D 2010 およびそれ以前のバージョンでは、マテリアル厚さのパラメータは鉛直方向に測定したものでした。AutoCAD Civil 3D 2011 以降では、このパラメータは勾配側面に対して垂直に測定したものになります。したがって、それらのサブアセンブリを含む、AutoCAD Civil 3D 2010 またはそれ以前のバージョンで作成された図面を AutoCAD Civil 3D 2011 以降のバージョンで開いて、コリドーを再作成すると、そのパラメータはこの新しい方式を反映して変更されます。このサブアセンブリを使用する土量レポートはすべてこの新しい方式を反映して更新されます。

レイアウト モードの動作

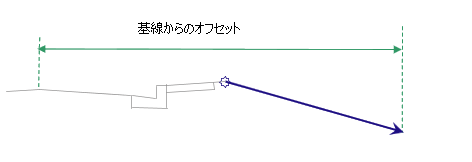

レイアウト モードの場合、指定されたオフセットまで外側に延長した -4 : 1 勾配のリンクを表示します。法面展開リンクの最後には、外側を向いた矢印が付きます。

ポイント、リンク、およびシェイプ コード

次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。

ポイント、リンク、またはシェイプ

コード

説明

P1

Hinge

Hinge_Cut または

Hinge_Fill

ヒンジ ポイント法面展開リンクに上向きの勾配が含まれる場合は[ヒンジ_切土]を使用し、下向きの勾配が含まれる場合は[ヒンジ_盛土]を使用します。

P2

Daylight

Daylight_Cut または

Daylight_Fill

法面展開ポイント

L1

Top

Datum

Daylight

Daylight_Cut

切土横断の法面展開リンク

L1

Top

Datum

Daylight

Daylight_Fill

盛土横断の法面展開リンク

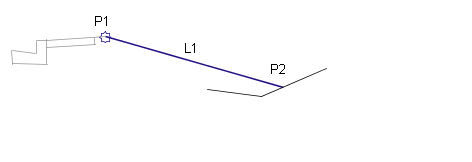

コード図
