このサブアセンブリは簡単な車線を作成します。

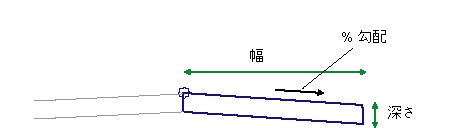

アタッチメント ポイントは、表層上における車線の内側の端にあります。
注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
パラメータ |
説明 |
タイプ |
既定値 |
---|---|---|---|
作成方向 |
サブアセンブリを配置する側を指定します。 |
左側/右側 |
右側 |
幅 |
車線の幅 |
数値、正 |
3.6 m 12.0 ft |
深さ |
表層から路盤までの深さ |
数値、正 |
0.2 m 0.67 ft |
% 勾配 |
車線の % 勾配 |
数値 |
-2% |
このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D のユーザ ガイド ヘルプ』の「」を参照してください。
ターゲット パラメータ: なし
パラメータ |
説明 |
タイプ |
---|---|---|
作成方向 | サブアセンブリを配置する側を指定します。 |
左側/右側 |
幅 |
車線の幅 |
数値、正 |
深さ |
表層から路盤までの深さ |
数値、正 |
% 勾配 |
車線の % 勾配 |
数値 |
両端を垂直リンクで結んだ表層および路盤サーフェスを作成します。指定された幅、深さ、勾配の車線が、アタッチメント ポイントの外側に挿入されます。
レイアウト モードの場合、入力パラメータを使用して、車線を描画します。

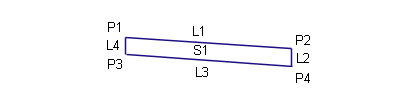

次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
ポイント、リンク、またはシェイプ |
コード |
説明 |
---|---|---|
P1 |
クラウン |
表層上の道路のクラウン |
P2 |
ETW |
表層上における走行車線の端 |
P3 |
Crown_Subbase |
路盤上の道路のクラウン |
P4 |
ETW_Subbase |
路盤上における走行車線の端 |
L1 |
Top、 Pave |
舗装後の表層 |
L3 |
Datum、 Subbase |
路盤 |
S1 |
Pave1 |
