このサブアセンブリはオプションのハーフ バリア付き 2 連箱桁橋梁シェイプを作成します。
アタッチメント ポイントは、橋梁デッキの表層上における車線の分割線にあります。両側に橋梁の横断が作成されます。
注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
パラメータ |
説明 |
タイプ |
既定値 |
---|---|---|---|
左車線の幅 |
橋梁デッキの左車線の幅 |
数値、正 |
5.34 m 17.8 ft |
右車線の幅 |
橋梁デッキの右車線の幅 |
数値、正 |
5.34 m 17.8 ft |
デッキの勾配 - 横断勾配摺り付けの使用 |
橋梁デッキ勾配に横断勾配摺り付けを使用するか指定します。 |
オプションのリスト: [いいえ]、[左外側車線勾配]、[左内側車線勾配] |
左外側車線勾配 |
既定のデッキの勾配 |
橋梁デッキの既定の勾配を指定します。 |
数値、正 |
2.0% |
バリアを含む バリアを含まない |
橋梁デッキの両側にバリアを含めるか、省略します。 |
追加/省略 |
追加 |

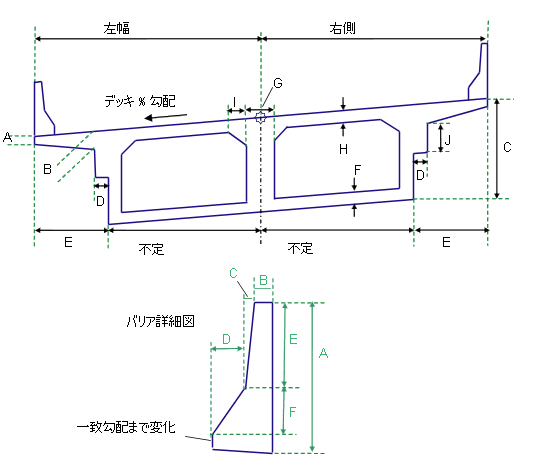

寸法 A |
デッキの端部の厚さ |
数値、正 |
0.200 m 0.667 ft |
寸法 B |
デッキのフランジ部の厚さ |
数値、正 |
0.300 m 1.0 ft |
寸法 C |
表層から下端までを合わせた深さ |
数値、正 |
1.8 m 6.0 ft |
寸法 D |
ステップの幅 |
数値、正 |
0.150 m 0.5 ft |
寸法 E |
フランジ全体の幅 |
数値、正 |
1.425 m 4.75 ft |
寸法 F |
桁下部の厚さ |
数値、正 |
0.170 m 0.5625 ft |
寸法 G |
桁中央の厚さ |
数値、正 |
0.250 m 0.833 ft |
寸法 H |
桁上部の厚さ |
数値、正 |
0.210 m 0.7 ft |
寸法 I |
桁内側の上隅の幅 |
数値、正 |
0.300 m 1.0 ft |
寸法 J |
ステップの高さ |
数値、正 |
0.600 m 2.0 ft |
バリア A(mm またはインチ) |
中央分離帯の中心におけるバリアの高さ |
数値、正 |
810 mm 32 in |
バリア B(mm またはインチ) |
図を参照。 |
数値、正 |
131 mm 4.5 in |
バリア C(mm またはインチ) |
図を参照。 |
数値、正 |
59 mm 2 in |
バリア D(mm またはインチ) |
図を参照。 |
数値、正 |
125 mm 5 in |
バリア E(mm またはインチ) |
図を参照。 |
数値、正 |
557 mm 22 in |
バリア F(mm またはインチ) |
図を参照。 |
数値、正 |
178 mm 7 in |
このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D ユーザ ガイド ヘルプ』の「」を参照してください。
パラメータ |
説明 |
ステータス |
---|---|---|
左幅 |
[左幅]の固定値を変更し、デッキの左端とオフセットを繋ぐ場合に使用します。幅を指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 |
オプション |
右幅 |
[右幅]の固定値を変更し、コリドー上の各測点でデッキの右端とオフセット線形を繋ぐ場合に使用します。幅を指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 |
オプション |
パラメータ | 説明 | タイプ |
---|---|---|
横断勾配擦り付け回転軸 |
サブアセンブリが回転軸の計算をサポートするかどうかが示されます。パラメータの説明を表示するには、プロパティ ウィンドウで、パラメータにカーソルを合わせます。 詳細は、「横断勾配摺り付け中の縦断勾配線の調整」を参照してください。 |
静的(説明) |
指定された入力パラメータ値に基づいて、橋梁デッキおよび下部の構造物のリンクを作成します。橋梁デッキに LI または LO オプションが使用されている場合は、左側の横断勾配摺り付け勾配が常に橋梁の幅全体で保持されます。
[バリアを含む]で[はい]が設定されている場合、デッキの左右の端に片面のニュー ジャージー バリアの横断が追加されます。バリア下部の勾配は、デッキの勾配に合わせて調整されます。
レイアウト モードの場合、入力パラメータ値により指定される情報に従って、橋梁構造物およびバリアを描画します。

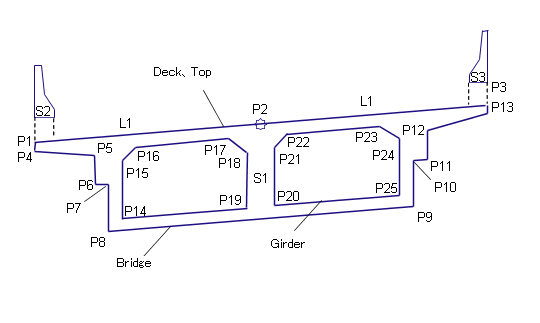

次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
ポイント、リンク、またはシェイプ |
コード |
説明 |
---|---|---|
P1、P3 |
EBD |
橋梁デッキの端 |
P2 |
Crown_Deck |
橋梁デッキのクラウン ポイント |
L1 |
Deck、Top |
|
Bridge |
外側のすべての橋梁構造物リンク |
|
Girder |
内側のすべての橋梁構造物リンク |
|
すべてのバリア リンク |
Barrier |
|
S1 |
Bridge |
|
S2、S3 |
Barrier |
