このサブアセンブリはコリドー モデルの基線線形の外側または内側車線横断勾配摺り付け勾配値を適用して、走行車線の横断図を作成します。

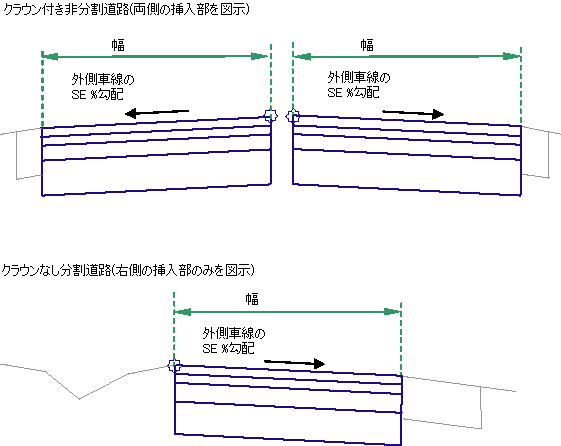

このサブアセンブリは車線勾配変化がないほとんどの非分割道路または分割道路の両側に使用できます。また、クラウン付き分割高速道路または非連続横断勾配高速道路の外側または内側の車線にも使用できます。舗装構成は、AutoCAD Civil 3D ヘルプの「舗装横断の舗装構成」で説明されている規格に従います。
[アタッチ]
アタッチメント ポイントは、表層サーフェス上における車線の内側の端にあります。このコンポーネントは、右側または左側のどちらにもアタッチできます。
入力パラメータ
注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
|
作成方向 |
サブアセンブリを配置する側を指定します。 |
左側/右側 |
右側 |
|
幅 |
内側の端のオフセットから外側の端のオフセットまでの車線の幅 |
数値、正 |
3.6 m 12.0 ft |
|
既定の勾配 |
線形に横断勾配摺り付け勾配が定義されていない場合に使用される車線の既定の勾配 |
数値 |
-2.0 |
|
表層 1 の深さ |
表層 1 の厚さ(省略する場合はゼロ) |
数値、負の数字以外 |
0.025 m 0.083 ft |
|
表層 2 の深さ |
表層 2 の厚さ(省略する場合はゼロ) |
数値、負の数字以外 |
0.025 m 0.083 ft |
|
基層の深さ |
基層 の厚さ(省略する場合はゼロ) |
数値、正 |
0.100 m 0.333 ft |
|
路盤の深さ |
路盤層 の厚さ(省略する場合はゼロ) |
数値、負の数字以外 |
0.300 m 1.0 ft |
|
横断勾配摺り付けの使用 |
左車線に横断勾配摺り付けを使用するように指定します。 |
オプションのリスト:
|
なし |
|
勾配方向 |
車線の勾配がクラウンから離れるか、クラウンに近づくかを指定します。 |
オプションのリスト:
|
[クラウンから離れる] |
|
潜在基点 |
内側と外側のポイントが回転軸の基点として使用可能であるかどうかを指定します。 |
オプションのリスト:
|
はい |
|
内側のポイント コード |
車線の内側の端のポイント タイプを指定します。 |
オプションのリスト:
|
クラウン |
|
外側のポイント コード |
車線の外側の端のポイント タイプを指定します。 |
|
舗装の端(ETW) |
ターゲット パラメータ
このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D ユーザ ガイド ヘルプ』の「」を参照してください。
|
パラメータ |
説明 |
ステータス |
|---|---|---|
|
車線の幅 |
[車線の幅]の固定値を変更し、車線の端とオフセット線形を繋ぐ場合に使用します。幅を指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 |
オプション |
|
外側標高 |
標準車線勾配を変更し、走行車線の外側の端と縦断の標高を繋ぐ場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 |
オプション |
出力パラメータ
|
パラメータ |
説明 |
タイプ |
|---|---|---|
|
車線の幅 |
車線の幅 |
数値 |
|
車線勾配 |
車線の % 勾配 |
数値 |
動作
車線横断勾配摺り付け勾配を基線線形の横断勾配摺り付け仕様から取得します。横断勾配摺り付け勾配が車線に使用されるかどうかを指定することができます。
アタッチメント ポイントから開始し、指定された幅、深さ、および横断勾配摺り付け勾配の表層サーフェスおよびそれに平行な路床を挿入します。車線の両側は、垂直リンクで結ばれます。
コリドー モデルの作成時にオフセット平面線形名が[幅]に割り当てられた場合は、車線の幅が線形のオフセットに合わせて変更されます。このサブアセンブリは、さまざまなクラウン付き道路タイプおよび片側道路タイプにおいて、回転軸の基点を調整するアセンブリ内で使用することができます。詳細は、「横断勾配摺り付け回転軸の基点をサポートするアセンブリを作成する」を参照してください。
レイアウト モードの動作
レイアウト モードの場合、幅および深さ入力パラメータを使用して、-2% 勾配の車線のすべてのリンクを表示します。
[潜在基点]が[はい]に設定されている場合、
マーカーは潜在基点がポイントの内側および外側に表すことを示します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
|
P1 |
クラウン |
表層上におけるクラウン ポイント |
|
P2 |
ETW |
表層上における車線の内側の端 |
|
P3 |
Crown_Pave1 |
表層 1 上におけるクラウン ポイント(オプション) |
|
P4 |
ETW_Pave1 |
表層 1 上における車線の内側の端 |
|
P5 |
Crown_Pave2 |
表層 2 上におけるクラウン ポイント(オプション) |
|
P6 |
ETW_Pave2 |
表層 2 上における車線の内側の端 |
|
P7 |
Crown_Base |
基層上におけるクラウン ポイント(オプション) |
|
P8 |
ETW_Base |
基層上における車線の内側の端 |
|
P9 |
Crown_Sub |
路盤層上におけるクラウン ポイント(オプション) |
|
P10 |
ETW_Sub |
路盤上における車線の内側の端 |
|
L1 |
Top、Pave |
表層サーフェス |
|
L2 |
Pave1 |
表層 1 サーフェス |
|
L3 |
Pave2 |
表層 2 サーフェス |
|
L4 |
Base |
基層サーフェス |
|
L5 |
Subbase Datum |
路盤サーフェス |
|
S1 |
Pave1 |
表層と表層 1 との間の領域 |
|
S2 |
Pave2 |
表層 1 と表層 2 との間の領域 |
|
S3 |
Base |
表層 2 と基層との間の領域 |
|
S4 |
Subbase |
基層と路盤との間の領域 |
コード図
