基本路肩

このサブアセンブリは簡易舗装された路肩(表層と路盤付き)を作成します。

このサブアセンブリはスタートアップサブアセンブリの 1 つで、簡単な道路モデルを作成する場合や、チュートリアルおよびトレーニングなどに使用します。

アタッチメント

アタッチメントポイントは、表層上における路肩の内側の端にあります。

注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

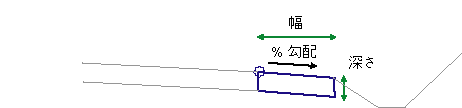

パラメータ	説明	タイプ	既定値
作成方向	サブアセンブリを配置する側を指定します。	左側/右側	右側
幅	路肩の幅	数値、正	0.9 m 3 ft
深さ	表層から路盤までの深さ	数値、正	0.2 m 0.67 ft
% 勾配	路肩の % 勾配	数値	-4%

このセクションでは、1 つまたは複数のターゲットオブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D のユーザガイドヘルプ』の「」を参照してください。

ターゲットパラメータ: なし

なし

指定された幅、勾配、深さの路肩リンクをアタッチメントポイントの外側に挿入します。

レイアウトモードの場合、入力パラメータを使用して、車線を描画します。

次の表は、このサブアセンブリのポイント、リンク、およびシェイプコードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプコードのうち、コードが割り当てられていないものは表に含まれません。
