このサブアセンブリは、パラメータおよびコードを柔軟に使用して台形シェイプを挿入します。
このシェイプは、勾配の横断勾配摺り付けのパラメータを使用して、車線または路肩として使用できます。幅と外側の端の標高は、オプションの線形と縦断を基に計算できます。複数のシェイプを上下に重ねると、下端の勾配を次のシェイプの上端の勾配として使用できます。シェイプを左右に接合すると、外側の深さを次のサブアセンブリの内側の深さとして使用できます。ポイント、リンク、シェイプ コードは未定義のままにします。これにより、シェイプを使用して、さまざまなシナリオで異なるマテリアルを表すことができます。
アタッチメント
アタッチメント ポイントは、シェイプの内側の端にあります。
入力パラメータ
注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
| 下部勾配 | 0.042 | ||
| 外側の深さ | 0.500 | ||
| 上部勾配 | -0.020 | ||
|
作成方向 |
サブアセンブリをアタッチメント ポイントの右側と左側のどちらに挿入するか指定します。 |
左側/右側 |
右側 |
|
幅 |
アタッチメント ポイントから路肩の外側のポイントまでの幅 |
数値 |
2.4 m 8.0 ft |
| 既定の横断勾配 | シェイプ サーフェスの既定の横断勾配。この値は、横断勾配摺り付けを使用しない場合、または基線線形に対して横断勾配摺り付けを指定していない場合に使用されます。 |
数値 |
-2.0% |
| 横断勾配摺り付けの使用 |
横断勾配摺り付け勾配を使用するように指定します。 |
選択リスト | いいえ |
| 勾配方向 |
シェイプ勾配がクラウンから離れるか、クラウンに近づくかを指定します。 |
選択リスト | クラウンから離れる |
|
内側の深さ |
アタッチメント ポイントの深さ |
数値、正 |
0.25 m 1.0 ft |
|
外側の深さ |
アタッチメント ポイントの反対側の深さ |
数値、正 |
0.125 m 0.5 ft |
|
内側の上部コード |
ユーザ定義のポイント コード |
||
|
外側の上部コード |
ユーザ定義のポイント コード |
||
|
内側の下部コード |
ユーザ定義のポイント コード |
||
|
外側の下部コード |
ユーザ定義のポイント コード |
||
|
上部リンク コード |
ユーザ定義のリンク コード |
||
|
下部リンク コード |
ユーザ定義のリンク コード |
||
|
シェイプ コード |
ユーザ定義のシェイプ コード |
ターゲット パラメータ
このセクションでは、図面のサーフェス、線形、縦断オブジェクトなど、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D ユーザ ガイド ヘルプ』の「」を参照してください。
|
パラメータ |
割り当てのタイプ |
ステータス |
|---|---|---|
|
幅 |
[幅]の固定値を変更し、シェイプの端とオフセット線形を繋ぐ場合に使用します。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 |
オプション |
|
外側標高 |
標準シェイプ勾配を変更し、シェイプ外側上部の端と縦断の標高を繋ぐ場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 |
オプション |
出力パラメータ
|
パラメータ |
説明 |
タイプ |
|---|---|---|
|
上部勾配 |
上部リンクの勾配 |
数値 |
|
下部勾配 |
下部リンクの勾配 |
数値 |
|
幅 |
シェイプの幅 |
数値 |
|
外側の深さ |
シェイプの外側の深さ |
数値 |
動作

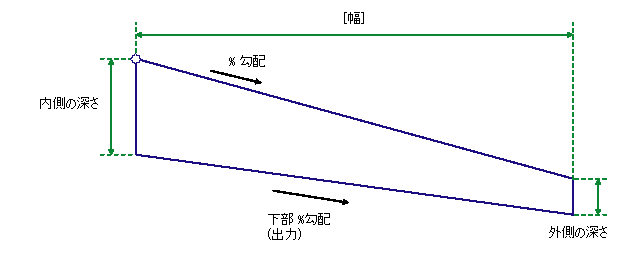

アタッチメント ポイントから外側方向への幅と % 勾配の指定値に基づいて、シェイプの表層を挿入します。下部リンクの勾配は、シェイプの内側と外側の深さを基に計算します。ポイント、リンク、シェイプ コードは、入力パラメータでユーザ定義の文字列を使用して設定します。
レイアウト モードの動作
レイアウト モードの場合、このサブアセンブリは、上部リンクの勾配値として[既定の横断勾配]を使用して、標準クラウン道路シェイプを構成するリンクを表示します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
タイプ |
コード |
説明 |
|---|---|---|
|
P1 |
内側の上部コード |
ユーザ定義のポイント コード |
|
P2 |
外側の上部コード |
ユーザ定義のポイント コード |
|
P3 |
内側の下部コード |
ユーザ定義のポイント コード |
|
P4 |
外側の下部コード |
ユーザ定義のポイント コード |
|
L1 |
上部リンク コード |
ユーザ定義のリンク コード |
|
L4 |
下部リンク コード |
ユーザ定義のリンク コード |
|
S1 |
シェイプ コード |
ユーザ定義のシェイプ コード |

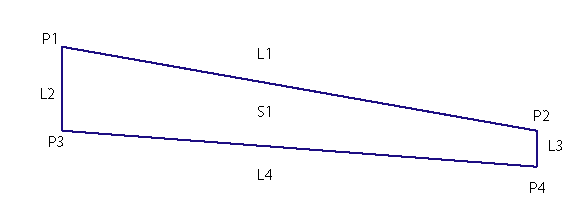

コード図
