基本バリア

このサブアセンブリは道路サーフェス上に 2 面ニュージャージーバリアを作成します。

このサブアセンブリはスタートアップサブアセンブリの 1 つで、簡単な道路モデルを作成する場合や、チュートリアルおよびトレーニングなどに使用します。

アタッチメント

アタッチメントポイントは、バリア下部の中心にあります。

注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

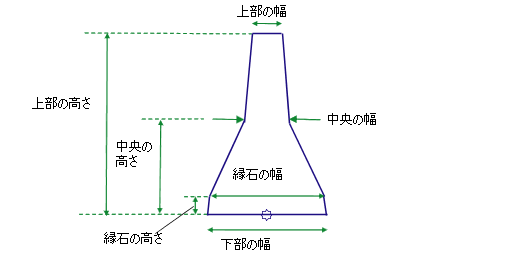

パラメータ	説明	タイプ	既定値
上部の幅	バリア上部の幅	数値、正	0.15 m 0.5 ft
中央の幅	バリア中央の幅	数値、正	0.225 m 0.75 ft
下部の幅	バリア下部の幅	数値、正	0.6 m 2.0 ft
上部の高さ	バリア上部の高さ	数値、正	0.9 m 3.0 ft
中央の高さ	バリア中央の高さ	数値、正	0.45 m 1.5 ft
縁石の高さ	バリア縁石の高さ	数値、正	0.075 m 0.25 ft
縁石の幅	バリア縁石上部の幅	数値、正	0.6 m 1.9 ft

なし

このセクションでは、1 つまたは複数のターゲットオブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D ユーザガイドヘルプ』の「」を参照してください。

ターゲットパラメータ: なし

アタッチメントポイントを基層の中心にして、2 面ニュージャージーバリアのシェイプを作図します。

レイアウトモードの場合、入力パラメータにより指定される情報に従って、バリアのシェイプを描画します。

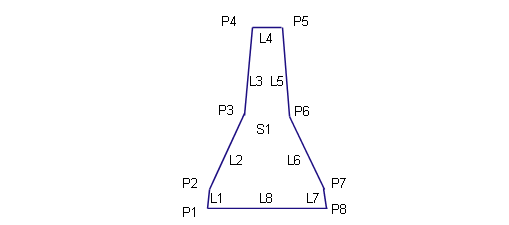

次の表は、このサブアセンブリのポイント、リンク、およびシェイプコードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプコードのうち、コードが割り当てられていないものは表に含まれません。
