基本街渠

このサブアセンブリは道路の内側の端または外側の端に簡単な街渠構造物を作成します。

このサブアセンブリはスタートアップサブアセンブリの 1 つで、簡単な道路モデルを作成する場合や、チュートリアルおよびトレーニングなどに使用します。

アタッチメント

アタッチメントポイントは、側溝のフランジポイントまたは縁石の背面にあります。

注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
作成方向	サブアセンブリを配置する側を指定します。	左側/右側	右側
挿入点	街渠の挿入ポイントを[側溝の端]または[縁石の背面]に指定します。	ブール演算	側溝の端
側溝の幅	側溝のフランジからフローラインまでの幅	数値、正	0.45 m 1.5 ft
側溝 % 勾配	側溝の % 勾配	数値	-6%
縁石の高さ	フローラインから縁石上部までの高さ	数値、正	0.225 m 0.75 ft
縁石の幅	縁石上部の幅	数値、正	0.15 m 0.5 ft
縁石の深さ	縁石背面における縁石の上部から下部までの深さ	数値、正	0.45 m 1.5 ft

このセクションでは、1 つまたは複数のターゲットオブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D のユーザガイドヘルプ』の「」を参照してください。

ターゲットパラメータ: なし

なし

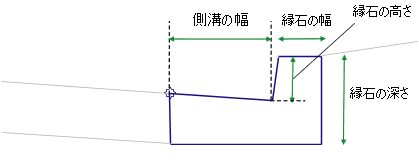

アタッチメントポイントを(a)側溝の内側の端(縁)または(b)縁石の背面に配置して、簡単な街渠のシェイプを作成します。縁石面には、傾斜が付くように、一定の少しの幅が追加されます。

レイアウトモードの場合、入力パラメータ値により指定される情報に従って、縁石および側溝のシェイプを描画します。

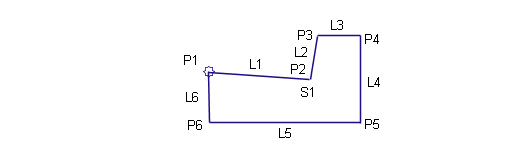

次の表は、このサブアセンブリのポイント、リンク、およびシェイプコードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプコードのうち、コードが割り当てられていないものは表に含まれません。
