線分/線分の交点を作成するには

既存のポイントから定義した 2 つの線分の間の交点を発見できます。交点を見つけたら、新しいポイント番号を指定して交点を保存できます。

注: パラメータの説明については、「[クイック リファレンス]タブ」を参照してください。

[測量コマンド ウィンドウ]で線分/線分の交点を計算するには

1. [ツールスペース]の[測量]タブで、編集するネットワークを右クリックして、[測量コマンド ウィンドウ]をクリックします。
2. [交点]メニュー [線分/線分]を選択します。
3. 最初の線分の開始ポイント識別子を入力します。
4. 最初の線分の 2 番目のポイント識別子を入力します。
5. オフセットを入力します。
6. 2 番目の線分の開始ポイント識別子を入力します。
7. 2 番目の線分の 2 番目のポイント識別子を入力します。
8. オフセットを入力します。

測量コマンド言語を使用して線分/線分の交点を計算するには

1. [ツールスペース]の[測量]タブで、編集するネットワークを右クリックして、[測量コマンド ウィンドウ]をクリックします。
2. コマンド ラインに次のコマンドを入力します。

   LNLN [ポイント 1] [ポイント 2] [オフセット 1] [ポイント 3] [ポイント 4] [オフセット 2]

コマンド ラインの例

NE 1 100 100

NE 2 200 200

NE 3 175 200

NE 4 100 200

LNLN 1 2 100 3 4 -100

! 交点番号 # 1 北:158.578644 東:300.000000

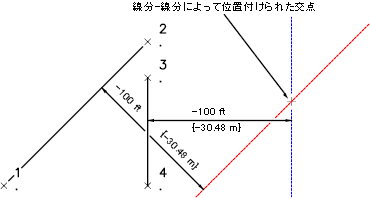

交点は、ポイント 1 と 2 の間に作成され、右に 100 フィートオフセットした線分と、ポイント 3 と 4 の間に作成され、左に 100 フィートオフセットした線分の間に配置されます。
