縦断ビューで、パイプと曲げ、および個々のパイプ、曲げ、付帯装置を追加できます。

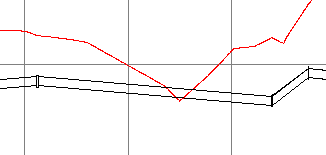

縦断ビューでの圧力管ネットワーク パーツの追加は、垂直障害物の周辺を設計する場合や、必要な深さが取得されない場合に使用できるワークフローの一部です。たとえば、縦断の設計を確認したときに、次の図に示すように、パイプの一部がサーフェスの上にある場合、パイプをセグメントに分割し、サーフェスの上にある横断を削除することができます。次に[圧力管ネットワーク縦断レイアウト]ツールを使用して、圧力管ネットワーク パーツがサーフェスより下になるように再描画することができます。
[パイプと曲げ]または[圧力管を追加]オプションを使用して縦断ビューでパーツを追加するときに、作図を開始するパーツと接続先のパーツ(範囲の開始パーツと終了パーツ)を選択するようプロンプトが表示されます。パーツは同一方向でなければなりません。つまり、パーツの開いているポートが互いに向かい合っている必要があります。これらのパーツが平面図で正しく接続されていない可能性があることが検出されると、正しいネットワーク パスを確立するために、最初に平面図で設計を編集するよう勧める警告メッセージが表示されます。
縦断ビューでパイプ、曲げ、付帯装置を追加する
- [パイプと曲げ]コマンドを使用して追加したパーツは、パーツ リストの使用可能な角度に拘束されます。
- [圧力管を追加]コマンドを使用して追加したパイプは、パーツ リストの使用可能な角度に拘束されません。
- [曲げを追加]コマンドを使用して、垂直曲げを追加することができます。縦断ビューに曲げを追加することはできますが、T 型や十字型(既定の圧力管ネットワーク カタログで使用可能な他のタイプの継手)は追加できません。 注: 縦断ビューでは、曲げは圧力管の開いた接続にのみ追加できます。曲げは、圧力管に沿って挿入したり、他の継手または付帯装置の開いた接続に追加することはできません。
- [付帯装置を追加]コマンドを使用して、付帯装置を追加することができます。 注: 縦断ビューでは、付帯装置は、圧力管、継手、または他の付帯装置の開いた接続に追加することができます。付帯装置は、圧力管に沿って挿入することはできません。
