半径ポイントを使用して曲線を作成するには

半径ポイントと曲線の終点のポイントを使用して、接していない曲線を作成します。

注: 構文の説明については、「クイック リファレンス」を参照してください。

1. [ツールスペース]の[測量]タブで、名前の付いたネットワークを右クリック [測量コマンド ウィンドウ]を選択します。
2. コマンド ラインに次のコマンドを入力します。

   XC PTS [半径] [半径ポイント] [終点]

コマンド ラインの例

NE 1 1000 1000

NE 2 1000 1200

NE 3 1084.8528 1284.8528

NE 6 985.8579 1298.9949

BEG ROADCL

PT 1

PT 2

XC PTS 100 6 3

FIG DD 0 100

SET 4

XC AD 100 45 150

SET 5

END

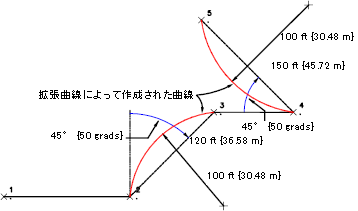

次の図に、接していない 2 つの曲線を示します。
