[3ds Max Design 用に Civil View に書き出す]を使用して、計画線、コリドー、サーフェス、およびポイント データを書き出すことができます。
サイト
- グレーディング計画線
-
すべてのグレーディング計画線は 3ds Max Design シェイプ オブジェクトとして書き出されます。3ds Max Design シェイプ オブジェクトは、リンクされたポイントの連続した並びの各スプラインで構成されている複数のスプラインを含む場合があります。
同一の計画線名を使用する個々のサイト内のすべての計画線は、複数のスプラインを含んでいる 1 つの 3ds Max Design シェイプに書き出されます。計画線名を使用しない個々のサイト内のすべての計画線は、複数のスプラインを含んでいる 1 つの 3ds Max Design シェイプに書き出されます。読み込まれた計画線ジオメトリから作成されたそれぞれのシェイプ オブジェクトから Civil View が一意の参照を保持できるようにするため、このアプローチは必須です。
コリドー
- コリドー基線
-
コリドー基線は、1 つのスプラインを含んだ 3ds Max Design シェイプ オブジェクトとして書き出されます。
AutoCAD Civil 3D で、AutoCAD Civil 3D 線形および縦断から、コリドー基線が生成されます。1 つまたは複数のコリドー基線が同じ線形を参照している場合、基線は各基線定義の VSP3D 書き出しファイルに存在します。
- コリドー計画線
-
すべてのコリドー計画線は 3ds Max Design シェイプ オブジェクトとして書き出されます。3ds Max Design シェイプ オブジェクトは、リンクされたポイントの連続した並びの各スプラインで構成されている複数のスプラインを含む場合があります。1 つの 3ds Max Design シェイプ オブジェクトがコリドー リージョンごとの各一意の計画線名に対して生成されます。
共通の計画線名を使用している複数の計画線が 1 つのコリドー リージョン内に存在している場合、生成されるスプラインは、開始測点/巻尺によって最初に順序付けられ、次に、コリドー アセンブリを左から右に横切るシーケンスによって順序付けられます。読み込んだ計画線を、橋、トンネル、擁壁などの Civil View のスイープされたオブジェクトを構築するための基礎として使用するとき、このスプラインの順序付けの一貫した使用が必要になります。
- コリドー サーフェス
-
[3ds Max Design 用に Civil View に書き出す]は、AutoCAD Civil 3D モデルの未処理コンテンツに基づいた自身のコリドー サーフェス メッシュを生成します。
したがって、Civil View にコリドー サーフェス ジオメトリを書き出すために、AutoCAD Civil 3D でサーフェス コリドーを手動で生成する必要はありません。
VSP3D 生成されたコリドー サーフェスは、コリドー リージョンによって分割され、コリドーの個々の部分を Civil View に読み込むことができます。

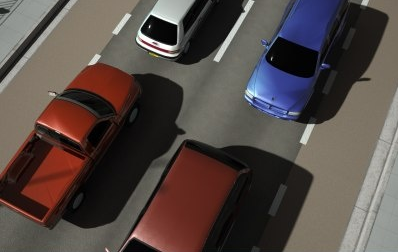

このアプローチは、書き出すメッシュを構築するときにより多くの情報を考慮できることを意味しています。たとえば、各メッシュ頂点の測点、オフセット、および標高のデータは、独立した線形アウェア テクスチャ マッピングを各サブアセンブリに適用するか、Civil View への読み込み時にリンクするために使用されます(次の図を参照)。
VSP3D 生成されたコリドー サーフェスは、書き出しファイルに書き込まれますが、実際にはアクティブな DWG ファイル内では作成されません。
従来のコリドー サーフェスがアクティブな DWG ファイルに存在している場合、VSP3D ファイルに二重のコリドー サーフェスが書き込まれる可能性を避けるために、それらのコリドー サーフェスを選択して書き出すべきではありません。
- オフセット アセンブリ
-
1 つのリージョンごとではなく、オフセット アセンブリごとに作成されている 1 つのサーフェス/計画線定義(1 つの名前に付き)を除き、オフセット アセンブリから生成されたコリドー サーフェスと計画線は、標準のコリドー計画線およびサーフェスと同じ方法で扱われます。
AutoCAD Civil 3D では、オフセット アセンブリはリージョンによって分割できません。
サーフェス
-
サーフェスは、AutoCAD Civil 3D に適用されているサーフェス スタイルに関わらず、常に、編集可能メッシュ オブジェクトとして 3ds Max Design に書き出されます。
コリドーがデザインされているサーフェスで穴を開けるには、通常、既存の地盤サーフェスに非表示の境界を生成しなければなりません。デザインされたコリドーが既存の地盤面の下を通過する場合、これは特に重要です。
非表示の境界を使用して作成されたAutoCAD Civil 3D サーフェス オブジェクトの非表示の部分は、VSP3D ファイルに書き出されるときには無視されます。
ポイント グループ
-
ポイント グループは Civil View ポイント システムに書き出されます。Civil View のポイント システムは標準の 3ds Max Design 粒子システム機能から引き出されます。
Civil View は最大1000ポイントを含んでいるポイント グループをサポートします。
