方位角/方位角の交点を作成するには

既存のポイントからの 2 つの無限線分の間の交点を発見できます。

交点を見つけたら、新しいポイント番号を指定して交点を保存できます。

注: パラメータの説明については、「[クイック リファレンス]タブ」を参照してください。

[測量コマンド ウィンドウ]で方位角/方位角の交点を計算するには

1. [ツールスペース]の[測量]タブで、編集するネットワークを右クリックして、[測量コマンド ウィンドウ]をクリックします。
2. [交点]メニュー [方位角/方位角]を選択します。
3. 最初の方位角の開始ポイント番号を入力します。
4. そのポイントからの方位角を入力します。
5. オフセットを入力します。
6. 2 番目の方位角の開始ポイント番号を入力します。
7. そのポイントからの方位角を入力します。
8. オフセットを入力します。

測量コマンド言語を使用して方位角/方位角の交点を計算するには

1. [ツールスペース]の[測量]タブで、編集するネットワークを右クリックして、[測量コマンド ウィンドウ]をクリックします。
2. コマンド ラインに次のコマンドを入力します。

   AZAZ [ポイント 1] [方位角 1] [オフセット 1] [ポイント 2] [方位角 2] [オフセット 2]

コマンド ラインの例

NE 1 100 100

NE 2 200 200

AZAZ 1 50 10 2 183.3333 -20

! 交点番号 # 1 北:186.991377 東:219.229524

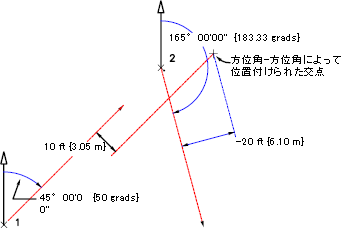

交点は、ポイント 1 からの方位角 50.000、右オフセット距離 10 と、ポイント 2 からの方位角 183.3333、左オフセット距離 20 の間に配置されます。
