方位/方位の交点を作成するには

既存のポイントからの 2 つの無限線分の間の交点を発見できます。

交点を見つけたら、新しいポイント識別子を指定して交点を保存できます。

注: パラメータの説明については、「[クイック リファレンス]タブ」を参照してください。

[測量コマンド ウィンドウ]で方位/方位の交点を計算するには

  1. [ツールスペース][測量]タブで、編集するネットワークを右クリックして、[測量コマンド ウィンドウ]をクリックします。
  2. [交点]メニュー [方位/方位]を選択します。
  3. 最初の方位の開始ポイント番号を入力します。
  4. そのポイントからの方位を入力します。
  5. 最初のポイントの象限を入力します。
  6. 最初のポイントのオフセットを入力します。
  7. 2 番目の方位の開始ポイント番号を入力します。
  8. そのポイントからの方位を入力します。
  9. 2 番目のポイントの象限を入力します。
  10. 2 番目のポイントのオフセットを入力します。

測量コマンド言語を使用して方位/方位の交点を計算するには

  1. [ツールスペース][測量]タブで、編集するネットワークを右クリックして、[測量コマンド ウィンドウ]をクリックします。
  2. コマンド ラインに次のコマンドを入力します。

    BB [ポイント 1] [方位 1] [象限 1] [オフセット 1] [ポイント 2] [方位 2] [象限 2] [オフセット 2]

コマンド ラインの例

NE 1 100 100

NE 2 200 200

BB 1 66.6667 1 50 2 33.3333 2 50

! 交点番号 # 1 北:100.000000 東:200.000000

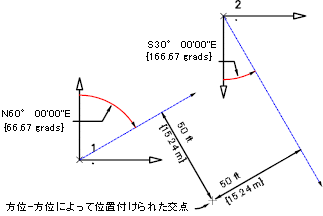

交点は、ポイント 1 からの方位 N66.6667"E、右オフセット距離 50 フィートと、ポイント 2 からの方位 S33.3333"E、右オフセット距離 50 の間に配置されます。
