測量図形に円曲線の始点を作成するには

曲線の始点のショット、曲線の始点と終点間の円弧上のショット、曲線の終点のショット、これら 3 つのショットを使用して測量図形に曲線を作成します。

3 点曲線を描画するには

1. [ツールスペース]の[測量]タブで、名前の付いたネットワークを右クリック [測量コマンド ウィンドウ]を選択します。
2. コマンド ラインに次のコマンドを入力します。

   C3

コマンド ラインの例

BEG CURVE

C3

AD VA 11 85 200 90

AD VA 12 82 200 90

AD VA 13 80 190 90

END

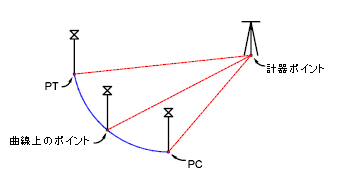

次の図に、3 点曲線(CV3)コマンドの例を示します。
