方位距離を使用して図形の頂点を作成するには

現在の図形の頂点から指定の方向で新しい頂点を作成します。このコマンドを適切に使用するには、測量図形に頂点が最低 1 つ必要です。

現在の測量図形からの方向で新しい頂点を作成するには

1. [ツールスペース]の[測量]タブで、名前の付いたネットワークを右クリック [測量コマンド ウィンドウ]を選択します。
2. コマンド ラインに次のコマンドを入力します。

   FIGURE BRG-DIST [方位] [象限] [距離]

コマンド ラインの例

BEG BFIG

FIG NE 1000 1000

FIG BD 61.1111 1 30.480

方位角: 61.1111 距離: 30.4800

北: 1014.6902 東: 1026.7063

END

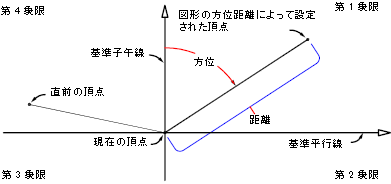

次の図に、FIGURE BRG-DIST コマンドの例を示します。
