方位と距離で観測情報を作成するには

方位と距離コマンド(BD)を使用すると、方位と距離を使用して指定ポイントを基準に新しい観測情報を作成できます。

注: パラメータの説明については、[クイック リファレンス]タブを参照してください。

コマンド言語を使用して、方位と距離で観測情報を作成するには

1. [ツールスペース]の[測量]タブで、ポイントの追加先となるネットワークを右クリックして、[測量コマンド ウィンドウ]をクリックします。
2. コマンド ラインに次のコマンドを入力します。

   BD (ポイント) [方位] [象限] [距離] (注釈)

コマンド言語を使用して、方位、距離、および頂角で観測情報を作成するには

1. [ツールスペース]の[測量]タブで、ポイントの追加先となるネットワークを右クリックして、[測量コマンド ウィンドウ]をクリックします。
2. コマンド ラインに次のコマンドを入力します。

   BD VA (ポイント) [方位] [象限] [距離] [頂角] (注釈)

コマンド言語を使用して、方位、距離、および鉛直距離で観測情報を作成するには

1. [ツールスペース]の[測量]タブで、ポイントの追加先となるネットワークを右クリックして、[測量コマンド ウィンドウ]をクリックします。
2. コマンド ラインに次のコマンドを入力します。

   BD VA (ポイント) [方位] [象限] [距離] [鉛直距離] (注釈)

例

次に、単位がフィートに設定されている場合に BD コマンドを使用する例を示します。

NE 1 100 100

STN 1

BD 2 45 1 100 PT

! 方位: N 45-00-00 E 距離: 100.0000

! ポイント 2 北: 170.7107 東: 170.7107

! 標高: <Null>

この例では、指定された方位と距離でポイント 2 が作成されます。

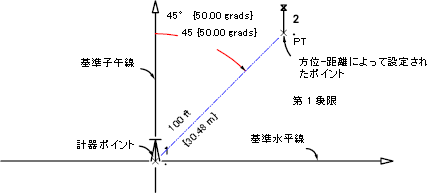

BD コマンドで作成されたポイント

ポイント 2 は、方位 45°0'0"(50 グラード)、象限 1(NE)、計器ポイントからの距離 100 フィート、注釈 PT によって配置されます。
