偏角と距離で観測情報を作成するには

偏角コマンド(DD)を使用すると、設定されている線分からの偏角および距離を使用してポイントを作成します。

偏角という用語は、前のコースの延長線からの角度方向を表します。また、頂角または鉛直距離を使用してポイントを配置することもできます。

注: パラメータの説明については、[クイック リファレンス]タブを参照してください。

コマンド言語を使用して、偏角と距離で観測情報を作成するには

1. [ツールスペース]の[測量]タブで、ポイントの追加先となるネットワークを右クリックして、[測量コマンド ウィンドウ]をクリックします。
2. コマンド ラインに次のコマンドを入力します。

   DD (ポイント) [角度] [距離] (注釈)

コマンド言語を使用して、偏角、距離、および頂角で観測情報を作成するには

1. [ツールスペース]の[測量]タブで、ポイントの追加先となるネットワークを右クリックして、[測量コマンド ウィンドウ]をクリックします。
2. コマンド ラインに次のコマンドを入力します。

   DD VA (ポイント) [角度] [距離] [頂角] (注釈)

コマンド言語を使用して、偏角、距離、および鉛直距離で観測情報を作成するには

1. [ツールスペース]の[測量]タブで、ポイントの追加先となるネットワークを右クリックして、[測量コマンド ウィンドウ]をクリックします。
2. コマンド ラインに次のコマンドを入力します。

   DD VD (ポイント) [角度] [距離] [鉛直距離] (注釈)

例

次の例では、偏向距離コマンドを示します。

NE 1 100 100

STN 1

AZ 1 2 100

BS 2

DD 3 85.2657 60.960

! 方位角: 385.2657 距離: 60.9600

! ポイント 3 北: 159.3345 東: 86.0167

! 標高: <Null>

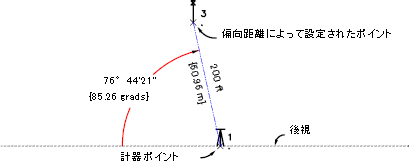

DD コマンドで作成されたポイント

ポイント 3 は、距離 200 で、後視線の延長線から右に 85.2657 偏角させることによって配置します。接尾語を指定しない場合、角度と距離は現在の単位で指定されます。
