偏向距離を使用して図形の頂点を作成するには

偏向角と距離を使用して図形の頂点を作成します。偏向角は、現在の方位角から時計回りに回転します。このコマンドを使用するには、測量図形に 2 つまたは 3 つの頂点が必要です。

偏向角と距離を使用して図形の頂点を作成するには

1. [ツールスペース]の[測量]タブで、名前の付いたネットワークを右クリック [測量コマンド ウィンドウ]を選択します。
2. コマンド ラインに次のコマンドを入力します。

   FIGURE DEFL-DIST [角度] [距離]

コマンド ラインの例

NE 20 1200 1200

NE 21 1400 1300

BEGIN STONE_ST

PT 20

PT 21

FIG DD -33.3333 91.440

RT -91.440

FIG ZD (AZ 21 20) 60.960

CLOSE

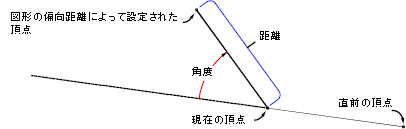

次の図に、FIGURE DEFL-DIST コマンドの例を示します。
