縦断ビューでの圧力管のグリップ

縦断ビューで圧力管を編集するには、次のグリップを使用します。各図で、固有のグリップは赤で示されています。

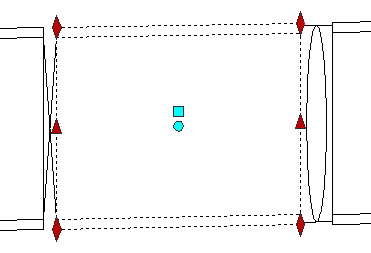

圧力管の上、中心、下からの標高を変更します。

これらのグリップは、圧力管セグメントを上下に移動できるようにします。これらのグリップは、パイプの始点と終点にあります。

圧力管の長さを変更する

これらのグリップは、勾配を維持しながら、パイプを短くしたり、長くすることができるようにします。これらのグリップは、パイプの始点と終点にあります。パイプの長さを編集するこれらのグリップを使用して、圧力管セグメントの 2D および 3D 長さを変更できます。これらのグリップは、開かれた接続に表示されます。

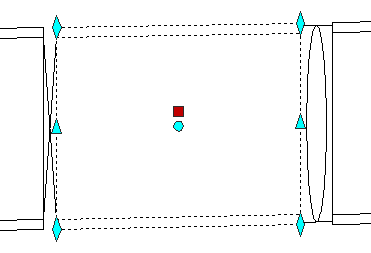

場所

このグリップは、パイプが何かに接続されている場合は接続解除し、移動できるようにします。

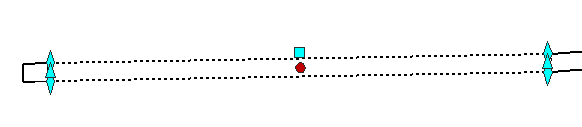

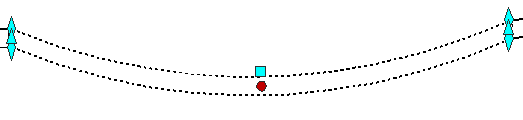

曲線パイプ

このグリップは、直線パイプを、その圧力管のカット長に等しい固定長のセグメントで構成された曲線に変換できるようにします。

曲線を作成するには、曲線パイプのグリップをクリックしてドラッグします。
