円弧/方位の交点を作成するには

線分と円弧の間の交点を計算できます。線分は、ポイント、方位、およびオフセットによって定義されます。

注: パラメータの説明については、「[クイック リファレンス]タブ」を参照してください。

[測量コマンド ウィンドウ]で円弧と方位線の交点を計算するには

1. [ツールスペース]の[測量]タブで、編集するネットワークを右クリックして、[測量コマンド ウィンドウ]をクリックします。
2. [交点]メニュー [円弧/方位]を選択します。
3. 円弧の中心のポイント識別子を入力します。
4. 円弧の半径を入力します。
5. 線分の開始ポイント識別子を入力します。
6. 線分の方位を入力します。
7. 線分の象限を入力します。
8. オフセットを入力します。
9. 次のいずれかのオプションを入力します。
   • N: 最も北の交点が選択されます。
   • S: 最も南の交点が選択されます。
   • E: 最も東の交点が選択されます。
   • W: 最も西の交点が選択されます。
   • R: 最も近い解決が選択されます。
   • F: 最も遠い解決が選択されます。
   • 1: 交点 1 が選択されます。
   • 2: 交点 2 が選択されます。
   • A: すべての交点が選択されます。
   • P: ポインティング デバイスで交点を選択します。

測量コマンド言語を使用して、円弧と方位線の交点を計算するには

1. [ツールスペース]の[測量]タブで、編集するネットワークを右クリックして、[測量コマンド ウィンドウ]をクリックします。
2. コマンド ラインに次のコマンドを入力します。

   ARCB [ポイント] [象限] [ポイント 1] [方位] [象限] [オフセット]

コマンド ラインの例

NE 1 100 100

NE 2 200 200

ARCB 2 200 1 50 1 -50

! 交点番号 # 1 北:372.285978 東:301.575300

! 交点番号 # 2 北:98.424700 東:27.714022

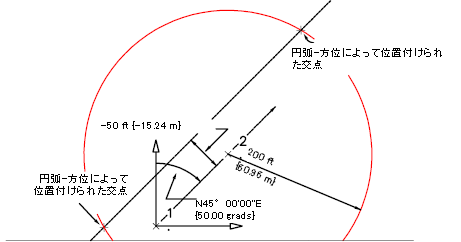

交点は、ポイント 2 を中心とする半径 200 の円弧と、ポイント 1 から作成された方位 50.0000、左オフセット距離 50 の線分の間に配置されます。
