角度距離を使用して図形の頂点を作成するには

前の前視からの回転角度を使用して、図形の頂点を作成します。このコマンドを使用するには、測量図形に 2 つまたは 3 つの頂点が必要です。

角度と距離を使用して図形の頂点を作成するには

1. [ツールスペース]の[測量]タブで、名前の付いたネットワークを右クリック [測量コマンド ウィンドウ]を選択します。
2. コマンド ラインに次のコマンドを入力します。

   FIGURE ANG-DIST [角度] [距離]

コマンド ラインの例

FIG NE 1000 1000

FIG ZD 0 222.2222

FIG AD 55.5556 304.80

方位角: 255.5556 距離: 304.8000

北: 1026.301 東: 766.510

FIG AD 83.3333 15.240

方位角: 138.8889 距離: 15.2400

北: 1017.559 東: 778.993

END

注:

修飾接尾語を入力した場合を除き、距離は現在の測量データベースの単位になります。

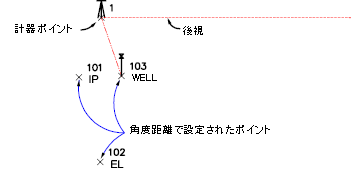

次の図に、FIGURE ANG-DIST コマンドの例を示します。
