最後に作成したポイントを指定の距離だけオフセットすることによって新しいポイントを作成します。
注: パラメータの説明については、[クイック リファレンス]タブを参照してください。
コマンド言語を使用して、オフセットでポイントを作成するには
- [ツールスペース]の[測量]タブで、ポイントの追加先となるネットワークを右クリックして、[測量コマンド ウィンドウ]をクリックします。
- コマンド ラインに次のコマンドを入力します。
PT OFFSET (ポイント) [オフセット] [前方] (注釈)
例
NEZ 1 1000 1000 30.480
AZ 1 2 100
STN 1 1.585
BS 2
AD 3 100 30.480
PT OFFSET 4 15.240 7.620
! 方位角: 224.2238 距離: 41.0350
! ポイント 4 北: 961.9000 東: 984.7600
! 標高: <Null>

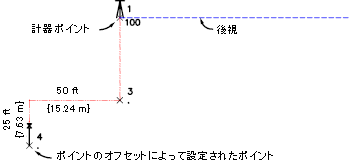

ポイント 4 は、ポイント 3 からのオフセット距離 15.240 および前方距離 7.620 に配置されます。
オフセットによって作成されるポイント
