オフセット線形を作成するには

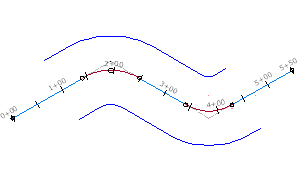

1 つの操作で親線形の片側または両側に複数のオフセット線形を作成します。オフセット距離は、左側と右側で別々に指定します。

その際、親線形の終点方向を見て左側に作成するか右側に作成するかを指定します。

親線形が編集された場合、オフセット線形ではそのオフセット距離が維持されます。オフセット線形のジオメトリック属性の中で、直接編集できるのはオフセット距離のみです。

  1. [ホーム]タブ[設計]パネル[線形]ドロップダウン[オフセット線形を作成] 検索の順にクリックします。
  2. [オフセット線形を作成]ダイアログ ボックスで、次の各属性を選択します。
    • 親線形
    • 名前テンプレート
    • オフセットの測点範囲
    • 左側と右側それぞれのオフセット値
    • 左側と右側それぞれの増分オフセット距離
    • 設計基準(オプション): 設計速度、基準セット
  3. [一般]タブで、オフセット線形のサイト、線形スタイル、レイヤ、およびラベル セットを入力します。
  4. オフセット線形に対して基準に基づいた設計を適用する場合は、[設計基準]タブをクリックします。必要な設計速度を入力します。[基準に基づいた設計を使用]をクリックし、設計基準を選択します。
