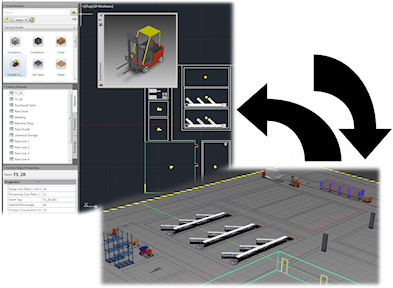

AutoCAD の 2D 図面から Inventor Factory の 3D レイアウトを作成するには、次の操作を行います。

1. AutoCAD Factory で、新しい図面を作成するか、既存の図面を開きます(AutoCAD Architecture と AutoCAD Mechanical がサポートされています)。
2. [ファクトリ]タブ > [Suite Workflows]パネル > [Inventor を同期] をクリックします。
3. Inventor が起動し、現在の 2D 図面の 3D レイアウトが作成されます。すべての 2D アセットと AutoCAD のチェーン接続可能なアセットは、3D のアセットとして新しいレイアウトに自動的に取り込まれます。
4. Inventor では、2D DWG オーバーレイが作成され、ファクトリの床にオーバーレイされます。
5. Inventor のブラウザに、DWG オーバーレイ ノードが元の 2D 図面と同じ名前で表示されます。このアイコンは、2D 図面と新しく作成された Inventor のレイアウトとの間のリンクを示します。

Navisworks の同期

AutoCAD の 2D 図面から Navisworks Factory レイアウトを作成するには、次の操作を行います。

1. AutoCAD Factory で、新しい図面を作成するか、既存の図面を開きます(AutoCAD Architecture と AutoCAD Mechanical がサポートされています)。
2. [ファクトリ]タブ > [Suite Workflows]パネル > [Navisworks を同期] をクリックします。
3. Navisworks が起動し、現在の 2D 図面の 3D レイアウトが作成されます。すべての 2D アセットと AutoCAD のチェーン接続可能なアセットは、(存在する場合) 3D のアセットとして新しいレイアウトに自動的に取り込まれます。

Inventor から作成する

Inventor Factory の既存の 3D レイアウトから AutoCAD の 2D 図面を作成するには、次の操作を行います。

1. [ファクトリ]タブ > [Suite Workflows]パネル > [Inventor から作成] をクリックします。
2. [Inventor から作成]ダイアログ ボックスが表示されます。次に、使用する Inventor Factory レイアウト(.iam)を選択します。
3. 新しい AutoCAD 図面が作成されます。Inventor からのすべての 3D アセットは、2D のアセットとして自動的に取り込まれます。
4. Inventor では、2D DWG オーバーレイが作成され、ファクトリの床にオーバーレイされます。
5. Inventor のブラウザに、DWG オーバーレイ ノードが元の 3D ファクトリ レイアウトと同じ名前で表示されます。このアイコンは、3D ファクトリ レイアウトと新しく作成された AutoCAD 図面との間のリンクを示します。

Inventor から更新

元の 3D ファクトリ レイアウトが変更された際に、AutoCAD 図面を更新するには、次の手順を実行します。

1. [ファクトリ] タブ > [Suite Workflows]パネル > [Inventor から更新] をクリックします。
2. 更新が完了すると、2D 図面に、元の 3D ファクトリ レイアウトの変更が反映されます。
3. Inventor のブラウザに、DWG オーバーレイ ノードが表示されます。このアイコンは、3D ファクトリ レイアウトと更新された AutoCAD の 2D 図面が再び同期されていることを示します。

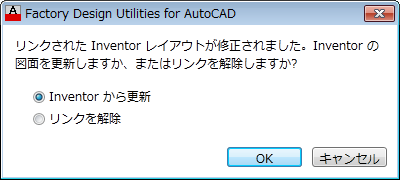

AutoCAD の 2D 図面を開くときに、リンクされた Inventor Factory レイアウトが変更されていると、次のダイアログボックスが表示されます。3D レイアウトの変更点を図面に反映するには、[OK]をクリックします。



Inventor とのリンクを解除する

AutoCAD の 2D 図面と 3D Inventor レイアウトとの間のリンクを解除するには、次の操作を行います。

1. [ファクトリ] タブ > [Suite Workflows]パネル > [Inventor とのリンクを解除] をクリックします。
2. Inventor で、図面ノードのブラウザ アイコンが通常の表示()に戻り、リンクが解除されたことを示します。

2D レイアウトに XREF が含まれている場合

2D レイアウトを Inventor Factory に同期すると、アタッチされている XREF(外部参照)は、自動的にサブレイアウト(サブアセンブリ)に変換されます。XREF に 2D アセットが含まれている場合、これらのアセットは Inventor で 3D アセットに置き換えられます。
