ファクトリ レイアウトでの搬送を解析する

ファクトリ レイアウトでの搬送を解析する

数多くの変数を使用して、製品の搬送コストを解析できます。解析結果は、レイアウトにおけるファクトリ アセットの配置を最適化するのに役立ちます。解析変数は調整可能です。

搬送コストを解析するには:

1. [ファクトリ]タブ > [解析]パネル > [搬送] の順にクリックします。

   マテリアル フロー ブラウザに、[ルート]タブとジョブのリストが表示されます。

2. すべてのジョブがすぐに解析され、結果が表示されます。

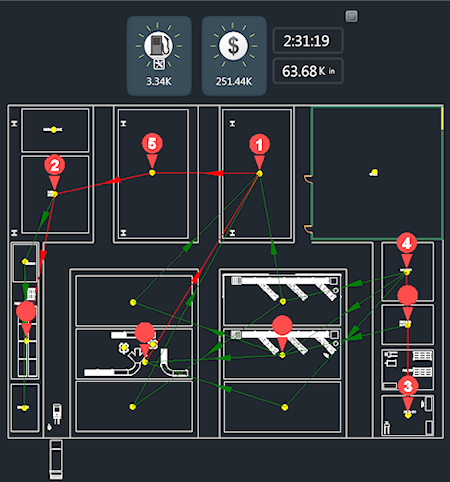

3. 搬送コストと合計コストのインジケータに解析結果が表示されます。フラグや接続線によって、追加のフィードバックが提供されます。



   番号付きの赤いフラグがステーションの隣に表示されます。フラグはステーションの負荷を示しており、ステーションの中を流れているマテリアルの数の目安になります。番号付きのフラグにより、変更の影響が最も大きい領域を見つけることができます。

   ステーション間には赤や緑の接続線があります。赤は、負荷またはマテリアル フロー パスが高いことを示しています。赤い線は、ステーションやジョブのネットワーク内で搬送コストへの影響が最も大きい領域のインジケータとして使用できます。

4. 1 つまたは複数のジョブの解析を個別に行うには、解析インジケータを右クリックして、[ジョブを選択]をクリックします。次に、マテリアル フロー ブラウザで、解析するジョブを 1 つまたは複数選択します。解析するジョブを選択したら[Enter]を押します。
5. クリック & ドラッグを使用してステーションを再配置すると、その影響の修正を確認できます。

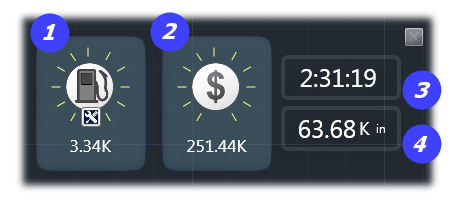

搬送インジケータ

インジケータの強度タイプと、インジケータによって報告される情報を調整することができます。



1. 搬送コスト = トラベル時間 x 単位時間コスト
2. 合計コスト = 搬送コスト + 設備コスト
3. 総搬送時間を表示します。
4. 総搬送距離を表示します。

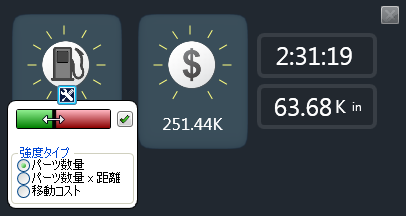

搬送コスト インジケータの をクリックすることにより、インジケータの設定にアクセスできます。



赤と緑のフィールドの間にある黒いセパレータをドラッグすると、感度を修正できます。ここで負荷のタイプを指定します。

注: インジケータのコンテキスト メニューでは、レポートのためのさまざまな変数にアクセスできます。インジケータを右クリックして表示される[インジケータ]フライアウトから、レポートに使用する変数を修正します。
