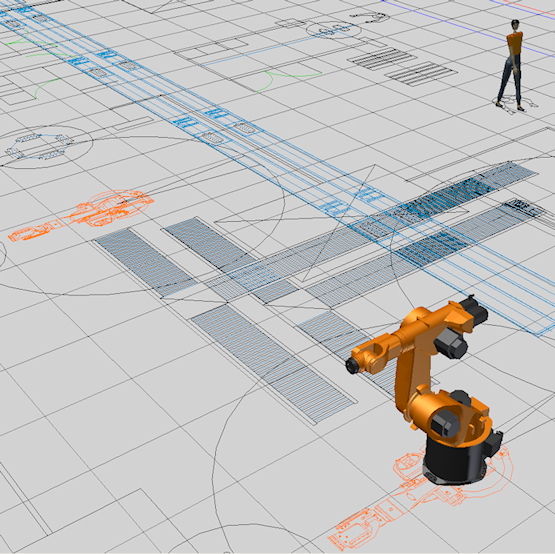

AutoCAD では、ファクトリ コンポーネントおよび人員をすべて正しい位置に表示する、ファクトリの床のレイアウトの 2D 図面を作成できます。図面は、DWG 形式でファイルを出力できる別の CAD プログラムでも作成できます。[DWG オーバーレイの追加]コマンドを使用することで、図面は Inventor Factory のファクトリの床にオーバーレイされ、3D ファクトリ アセットを正確に配置するためのスナップのガイドとして機能します。
配置を終了したら、アセンブリ ブラウザの DWG オーバーレイ ノードを右クリックすると、ポップアップ コンテキスト メニューに各種オプションが表示されます。図面は、再配置、尺度変更、回転、切り抜き、または削除できます。図面の画層の表示/非表示を切り替えることもできます。オーバーレイに AutoCAD Factory 2D アセットが存在する場合、[3D アセットの自動配置]オプションを使用して、これらのアセットを Inventor Factory 3D アセットに置き換えることができます。コンテキスト メニューには、AutoCAD でオーバーレイを直接開くオプションもあります(すべての種類の AutoCAD がサポートされています)。
