概要 - 設計道路の視距解析

設計道路と交差点の視距を解析します。この解析を行うと、ブラインド スポットまたは視認不可ゾーンなど、障害物で視認が損なわれる場所を指定できます。

道路の視覚的解析オプション

表示オプション	説明

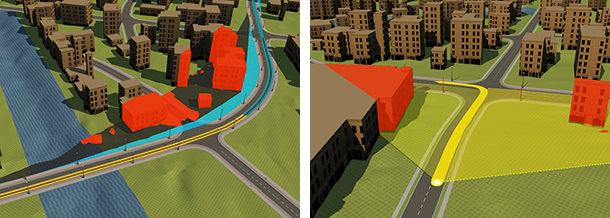

視距離ゾーン	安全で視認が損なわれる視距離ゾーンを指定するには、解析された車線の色を表示します。 水色は視認が良好なゾーンを示します。 黄色は指定のターゲット ポイントが障害で遮られている視認不可ゾーンを示します。 暗く表示される領域は、視認の問題が事故を引き起こす可能性のある、事故発生可能ゾーンを示します。
事故ゾーン	解析済みレーンの暗く表示される部分は、視認の問題が事故を引き起こす可能性があることを示します。
視界エンベロープ	道路境界を超えた指定の視距範囲の色を表示し、障害物の効果を示します。 水色は視認が良好なゾーンを示します。 赤色は障害物を示します。 暗い領域は、視覚が障害物によって損なわれる位置を示します。
視界領域	手動で配置したサイト ピンと相対する視界領域を表示します。 黄色は、視線障害ゾーンを示します。 赤色は障害物を示します。 暗い領域は、視線が障害物によって損なわれる位置を示します。
視線	指定の視距での視点からターゲット ポイントまでの視線が表示されます。 視界領域内の障害物が、サイト ピンが配置されている視点に悪影響を与える場合は、ブロックされた最初と最後の視線も表示されます。 黄色は、視線障害ゾーンを示します。 赤色は障害物を示します。
距離線	手動で配置されたサイト ピンの視線の高さから指定の視距までの線分を表示します。

交差点の視覚的解析オプション

表示オプション	説明
視界三角形	表示領域や障害物を表示します。 水色は視認が良好なゾーンを示します。 黄色は指定のターゲット ポイントが障害で遮られている視認不可ゾーンを示します。 赤色は障害物を示します。
