点群の主題を設定するには

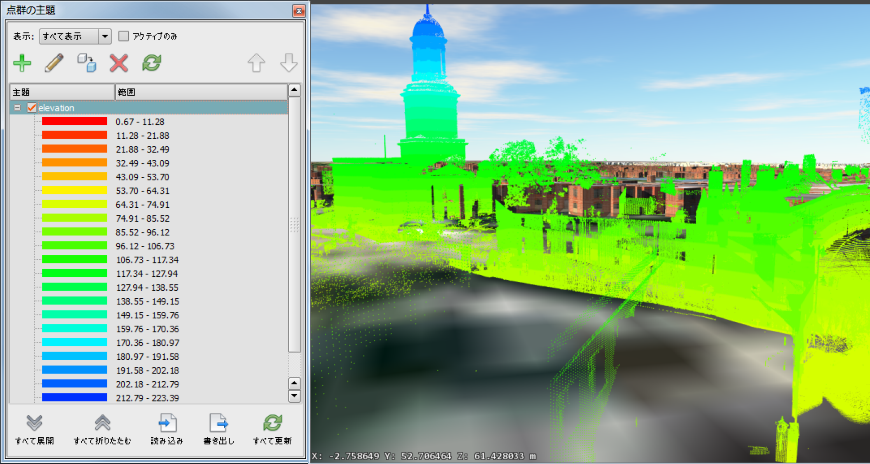

[点群の主題]では、標高、分類、単色、面が向いている方向別に点群を比較できます。

1. をクリックして、[点群] [テーマ]パレットを開きます。
2. ([新規主題を追加])をクリックします。
3. [主題パラメータ]グループで、次の手順を実行します。
   • テーマの名前を入力します。
   • 解析タイプを選択します。詳細については、後述の「高度なヒント」を参照してください。
   • [ルールの数]を指定します。

     ルールの数を多くすると、カラーの間のトランジションがより滑らかになります。

4. [カラーの範囲]領域で標高や分類によって主題を設定している場合は、定義済みの[パレット タイプ]を選択するか、[開始カラー]と[終了カラー]設定を指定します。

   開始カラーと終了カラーを指定した場合、InfraWorks 360 では、テーマの最初のカラー([開始カラー])および[終了カラー]との間にカラー ランプを作成します。[プレビュー]領域にカラー ランプが表示されます。

5. 主題の個々のカラーを変更するには、カラー バーをダブルクリックして、別のカラーを指定します。

高度なヒント

次の解析タイプが使用できます。

[法線]	「法線」という用語は、面が指している、サーフェスに直交する方向を示しています。法線が指す方向は面の前または外側のサーフェスを示します。個々の点群の「点」は、実際には面を持たないため、点群の各点に対する法線は、その点(壁の点など)と平面的な関係のある他の点から取得されます。 法線の主題では、点の法線の方向に関連付けられている X、Y、Z 値に割り当てられたカラーを表示することにより、どの点が位置揃えされているかが表示されます。 このタイプの主題ではカラーを指定できません。
[標高]	標高別の主題です。最小値と最大値が、点群データに基づいて自動的に決定されます。必要に応じて調整することができます。
[単色]	[単色]を選択した場合は、詳細なオプションは使用できません。
[分類]	点群の関連データの分類 ID で主題を設定します。このオプションは、点群が分類されている場合にのみ使用できます。
