河川エリアや水エリアといった水フィーチャをモデルや提案にスケッチします。
水エリアと河川を追加するには
をクリックします。 - [河川] (ポリライン)をスケッチするには、
をクリックします。 - [水エリア] (ポリゴン)をスケッチするには、
をクリックします。 - 水スタイルを選択して[OK]をクリックします。
- 地形上に境界をスケッチします。
操作 結果 表示
ポイントをクリックして、池や湖の境界を作成します。最後のポイントをダブルクリックして領域の作成を終了します。
選択した水スタイルで境界が塗りつぶされます。

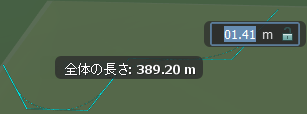

河川の直線パスを定義します。最後のポイントをダブルクリックして線分の作成を終了します。
直線の水フィーチャは、選択した水スタイルを使用します。水のいずれかの側の周囲にバッファが配置されます。
いずれかの操作を行います。
水エリアは、[モデル エクスプローラ]では[サーフェス]画層であり、これらに関する情報は[プロパティ]パレットに表示されます。水エリアの数、および情報(総面積など)は、[提案管理]の[水]セクションに表示されます。
既存の水エリアまたは河川エリアのスタイルを変更するには
- 水エリアを選択し、右クリックしてコンテキスト メニューを開き、[プロパティ]をクリックします。
- [プロパティ]パレットで、[手動スタイル]フィールドで選択したスタイルをダブルクリックします。
- 使用可能なスタイルを表示するには、[参照]ボタンをクリックします。 注: また、水のスタイルのプロパティも編集できます。
- 選択した水エリアにスタイルを適用するには、新しい水スタイルを選択して、[OK]をクリックし、次に[更新] をクリックします。
