ざぐりを加工するには(チュートリアル 1)

次の手順では、パーツの左上と右上のコーナーの 2 つのざぐりを加工します。

1. リボンで、 [CAM]タブ [2D ミル]パネル [ボア] をクリックします。

[工具]タブ

1. [工具]タブで、 ボタンをクリックし、ライブラリから[#2 - Ø8 mm フラット]を選択します。
2. をクリックして、[工具ライブラリ]ダイアログを閉じます。

[図形]タブ

1. [図形]タブをクリックします。[円形状面の選択]ボタンはアクティブである必要があります。パーツの上部のコーナーに最大直径を持つ 2 つの穴の円柱面を選択します。
2. 必要に応じて、拡大ズームし上側の大きな穴の円柱状サーフェスのどこかをクリックします。




3. 反対側のコーナーには他の穴を選択するには、同じ操作を行います。

[パス]タブ

1. [パス]タブをクリックします。ここでは、らせんツールパスを計算する方法をコントロールします。
2. ピッチを 2.0 mm に変更します。

計算を開始する

1. [操作]ダイアログ ボックス下にある をクリックするか、グラフィックス ウィンドウで右クリックしてマーキング メニューから[OK]を選択すると、自動的にツールパスの計算を開始します。

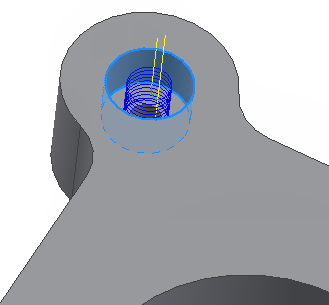

ツールパスが計算され、グラフィックス ウィンドウに表示されます。

「穴をドリル加工するには」に進んでください。
