Inventor HSM は、加工方法に応じて切削パス間の 4 つのタイプの移動をサポートします。
- 接触なし: サイド ステップは同じ Z-レベルで互いに接続されていませんが、退避動作に接続されています。
- 直線: 直線を使用するより単純な直接接続です。
- 最短パス: 加工領域間の最短パスです。通常は直線上の動作です。
- スムーズ: 必要に応じて真の円弧を使用するスムーズな接線動作を使用します。

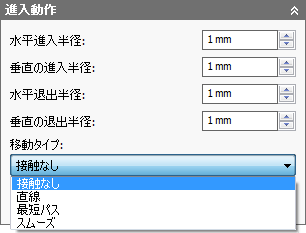

[移動タイプ]は[リンク]タブで設定します。
移動タイプを選択する
接触なし方式は、サーフェス上にマークが残らないように、モデルから離れた位置に工具を移動します。
接触なし
直線方式は、側面から見ると直線が作成される一定の角度で、サーフェスに沿って移動します。
直線移動
スムーズ方式は、サーフェスに沿って徐々に傾斜を下がることにより、Z の急な変化を回避します。ランプが適用される場合は指定したランプ角度を超えることはできません。
スムーズ移動
