Inventor HSM には、等高線仕上げ加工法でうす壁を加工するための特別なサポートが含まれます。
うす壁のあるパーツで既定の設定で等高線仕上げを実行すると領域によって管理するツールパスが作成されます。うす壁のポケットの場合、反対側を加工する前に 1 つの側面を完全に加工するときに壁を壊してしまう可能性があります。
この問題は、次に移行する前に Z 軸全体を仕上げる[パス]タブの[深さによって管理]オプションを有効にすることによって回避できます。

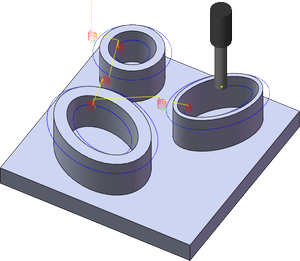

領域によって管理(既定)

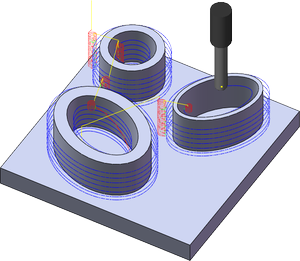

深さ順
うす壁とより厚い壁の両方があるパーツでは、深さによって管理は望ましくない追加のリンクを生じる場合があります。Inventor HSMでは、この代わりにツールパスを深さではなく領域によって管理してコントロールすることができる[うす壁を使用]オプションを有効にすることができます。
たとえば、上に示すパーツ上に、2 mm、4 mm、6 mm 厚さの壁を持つ 3 つの垂直部があります。うす壁幅を 3 mm に設定すると、2 mm の壁のある垂直部のツールパスは深さで加工され、他の 2 つの垂直部は領域で加工されます。
3 mm のうす壁幅でうす壁を使用する
