Inventor HSM は、3D 仕上げツールパスのシャープ コーナーを回避するために便利なツールパス フィルタ機能を提供します。フィレットを適用してツールパスのシャープな旋回を減らすことができるので、CNC 制御機は速い送り速度維持することができ、また加工されたパーツへのマークを防ぐことができます。

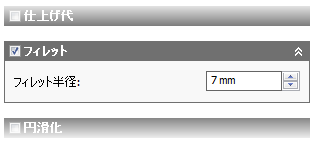

[フィレット]セクションおよび[フィレット半径]パラメータは、[仕上げ代]と[円滑化]セクションの間の[パス]タブにあります。
次のイメージは、10 mm ボール エンド ミルを使用する走査線仕上げツールパスの例を示します。

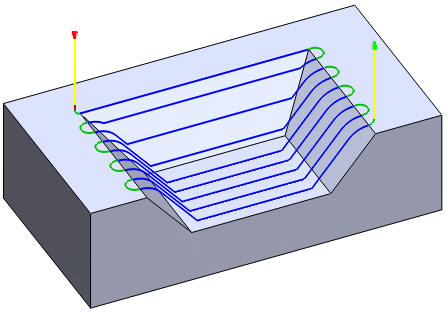

フィレット無効
フィレット有効。フィレット半径は10 mm であり、工具半径の 2 倍です。

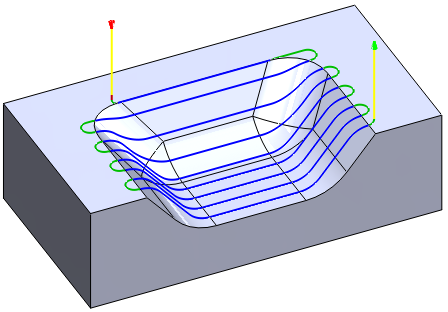

フィレットは無効ですが、モデルにはフィレット図形フィーチャが適用されています。
走査線仕上げツールパス上のフィレットを有効にすると、主としてパスに対して垂直なコーナーに作用します。
走査線ツールパス、ツールパス フィレット無し

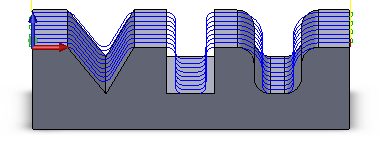

走査線ツールパス、ツールパス フィレット半径 4 mm
同様に、等高線仕上げ操作の、垂直コーナーのフィレット:
輪郭ツールパス、ツールパス フィレット無し

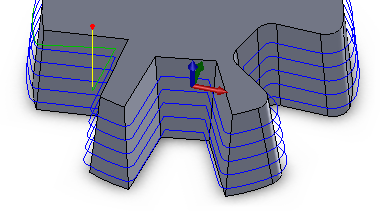

輪郭ツールパス、ツールパス フィレット半径 4 mm
重要: ツールパスのフィレットを使用すると、[放射状仕上げ代]や[軸方向の仕上げ代]の設定によって指定する場合よりも多くのストックが残ります。したがって、フィレット半径をかなり小さくし、次の操作で残りのストックを加工する必要があります。
