アクセス: |
リボン:
[CAM]タブ
[管理]パネル
[オプション]
|
[CAM オプション]ダイアログ ボックスは、Inventor HSM のさまざまな動作を調整することができる各種の設定が含まれる 4 つのタブで構成されています。
[CAM オプション]ダイアログ ボックス各タブに表示される[リセット]ボタンをクリックすると、いつでも既定の設定を復元することができます。

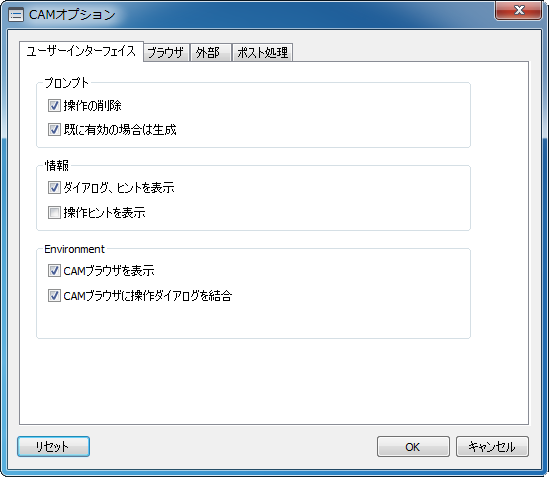

[ユーザ インタフェース]タブ
- 操作の削除を確認: 選択した操作を CAM ブラウザから削除するか確認するプロンプトを表示します。
- 既に有効な場合は生成を確認: ツールパスが既に有効である場合に再描画を続行するよう求めるプロンプトを表示します。
- ダイアログ、ヒントを表示: ダイアログ ボックスにコントロールのツールチップを表示します。
- 操作ヒントを表示: CAM ブラウザのノード上にマウスを合わせると、選択したノードの加工の詳細(説明、方法、工具の説明など)を表示します。
- 開いたときに CAM ブラウザを表示: CAM データが含まれるドキュメントを開いたときに、CAM ブラウザおよび CAM リボンを表示します。
- CAM ブラウザに操作ダイアログを結合: 通常は、[操作]ダイアログは、CAM ブラウザと同じウィンドウを共有します。別個のドッキング可能なウィンドウとして[操作]ダイアログを表示するには、この設定を無効にします。
[ブラウザ]タブ
- 工具番号を表示: 方法名の前に角括弧([])で囲んだ工具番号を表示します。
- 工具補正オフセットを表示: 長さと直径のオフセットが工具ライブラリの工具に適用されている場合は、工具番号の横に新しい値を表示します。
- 工具詳細を表示: 工具の説明が存在する場合は、方法名の右側の括弧内に表示します。工具の説明は、[工具ライブラリ]ダイアログを使用して追加することができます。
- ワーク オフセットと主軸の設定を表示: セットアップで定義されたワーク オフセットの番号を表示します。
- サイクル タイプを表示: ドリル操作でサイクル タイプ設定を表示するかどうかをコントロールします。
- マニュアル NC を表示: マニュアル NC エントリが存在する場合は、CAM ブラウザで角括弧([])内に表示します。
- パターン タイプを表示: パターンのタイプ(直線、円など)をCAM ブラウザのパターン名の右側に括弧([])で囲んで表示します。
- ドラッグ アンド ドロップ: CAM ブラウザで操作の順序を並べ替えることができます。ドロップダウン メニュー オプションには、[通常のドラッグ アンド ドロップ](既定)、[ドラッグ アンド ドロップは使えません]、[ドラッグ アンド ドロップ前に確認]の 3 つがあります。
[外部]タブ
- エディタ: 外部 NC エディタを指定することができます。目的の NC エディタが含まれているフォルダにナビゲートするには、[参照]ボタンをクリックします。
[ポスト処理]タブ
- 一時ファイルを NC ファイルと分けて保存: 既定では無効になっています。
- ログ ファイルを保存: 既定では無効になっています。
- 上書きする前に確認: 既定では有効になっています。
