アクセス: |
リボン:
[CAM]タブ
[ジョブ]パネル
[セットアップ]
|
[セットアップ]では、ワーク座標系(WCS)、ストック図形、固定具、加工サーフェスなどの、一連の加工に関する多くの一般的なプロパティを定義します。
すべてのセットアップは、[セットアップ]アイコン を使用して、CAM ブラウザの独立した項目として表示されます。この項目の下にある操作では、既定で、セットアップの設定が使用されます。
Inventor HSM で操作を作成するには、少なくとも 1 つのセットアップが必要です。セットアップを手動で作成するには、Inventor HSM のツールバーまたは CAM ブラウザのポップアップ コンテキスト メニューから[セットアップ] をクリックします。
[セットアップ] をクリックします。 要確認: 最初の操作を追加する前にセットアップを手動で作成しない場合は、既定のパラメータを使用したセットアップが自動的に作成されます。

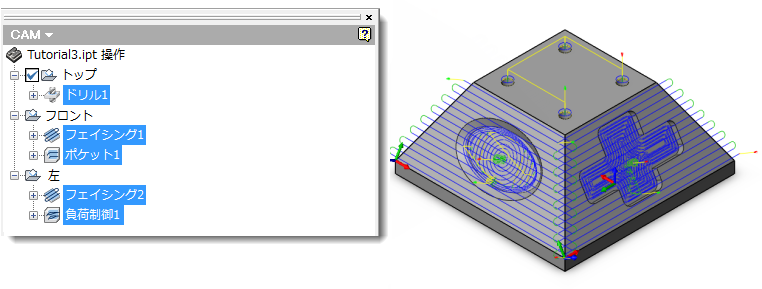

加工される各側面のセットアップと 3 + 2 パーツ
